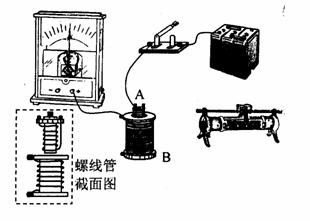

13、(6分)如图所示是研究电磁感应现象的实验仪器，虚线框内给出了原、副线圈导线的绕法，实验前已查明电流表中电流从左接线柱流入时指针向左偏．

　　 (1)用笔画线代替导线在答卷对应的图上连接好实验电路．

　　 (2)若实验中原线圈插入副线圈后，开关S闭合的瞬间，观察到电流表指针向左偏，试在电路连接图中标出电源的正、负极．

　 (3)若将原线圈拔出，则拔出时电流表指针向　　　 偏．

12、下列叙述正确的有(　 B　 )

　　 A．气体的压强越大，分子的平均动能越大

　　 B．自然界中所进行的涉及热现象的宏观过程都具有方向性

　　 C．外界对气体做正功，气体的内能一定增大。

　　 D．温度升高，物体内的每一个分子的热运动速率都增大。

高 二 物 理

第II卷　(共52分)

11、一定质量的理想气体的状态变化过程的V-T图象如图甲所示，若将该变化过程用P-T图象表示，则应为图乙中的哪一个( B )

10、当两个分子之间的距离为r₀时,正好处于平衡状态,下面关于分子间相互作用的引力和斥力的各说法中,正确的是(　 CD　 )

　 A．两分子间的距离小于r₀时,它们之间只有斥力作用

　 B．两分子间的距离小于r₀时,它们之间只有引力作用

　 C．两分子之间的距离小于r₀时,它们之间既有引力又有斥力的作用,而且斥力大于引力

　 D．两分子之间的距离等于2r₀时,它们之间既有引力又有斥力的作用,而且引力大于斥力

9、只要知道下列哪一组物理量，就可以估算出气体分子间的平均距离(　 B　 )

A．阿伏加德罗常数、气体摩尔质量和质量

B．阿伏加德罗常数、气体摩尔质量和密度

C．阿伏加德罗常数、气体质量和体积

D．该气体的密度、体积和摩尔质量

8、远距离输电线路的示意图如图所示，若发电机的输出电压不变，则下列叙述中正确的是(　 C　 )

A．升压变压器的原线圈中的电流与用户用电设备消耗的功率无关

B．输电线中的电流只由升压变压器原副线圈的匝数比决定

C．当用户用电器的总电阻减少时，输电线上损失的功率增大

D．升压变压器的输出电压等于降压变压器的输入电压

7、 如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则(　 BD　 )

A．　 a为电流表，b为电压表　　

B．　 a为电压表，b为电流表

C．　 输送电功率是2200W　

D．　 线路输送电功率是2.2×10⁶W

6、把导体匀速拉上斜面如图所示，(不计棒和导轨的电阻，且接触面光滑，匀强磁场磁感应强度B垂直框面向上)则下列说法正确的是(　 BD　 )

A、拉力做的功等于棒的机械能的增量

B、合力对棒做的功等于棒的动能的增量

C、拉力与棒受到的磁场力的合力为零

D、拉力对棒做的功与棒克服重力做的功之差等于回路中产生电能

5、如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆从轨道上由静止滑下。经过足够长的时间后，金属杆的速度会趋近于一个最大速度v_m，则　　 (　 BC　 )

A、如果B增大，v_m将变大

B、如果 α 增大，v_m将变大

C、如果R增大，v_m将变大

D、如果R增大，v_m将变小

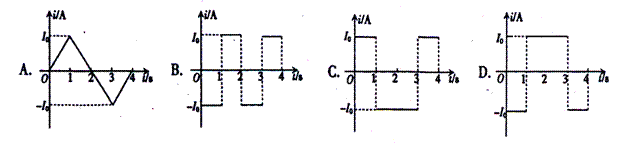

4、短形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示， 若规定顺时针方向为感应电流i的正方向，下列i-t图中正确的是( D　 )
