10．图甲中bacd为导体做成的框架，其平面与水平面成角，质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R，整个装置放于垂直于框架平面的变化的磁场中，磁感应强度的变化如图乙，PQ始终静止，在0-t₁内，PQ受到的摩擦力f的变化情况可能是

　 A．f一直不变　　

B．f一直减小　　

C．f先减小后增大　　

D．f先增大后减小

　 第Ⅱ卷(非选择题　 共110分)

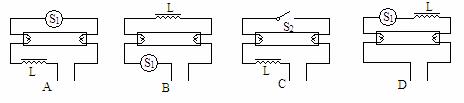

9．如图所示的四个日光灯的接线图中，S₁为启动器，S₂为开关，L为镇流器．能使日光灯正常发光的是

8．一闭合线圈固定在垂直于纸面的均匀磁场中，设向里为磁感应强度B的正方向，线圈中的箭头为电流i的正方向，如图(a)所示.已知线圈中感应电流i随时间而变化的图象如图(b)所示，则磁感应强度B随时间而变化的图象可能是下图中的

7．如图所示，平行板间有互相垂直的匀强电场和匀强磁场，有一带电粒子沿平行于极板方向从左侧射入，不计重力，从右侧离开场区时的动能比初动能小了，为了使它离开场区时的动能比初动能大，应当

A．增大粒子进入场区时的初速度

B．改变带电粒子的带电性质

C．使磁感应强度增加

D．使两板间电压增加

6．如图所示，滑动变阻器R₁的最大值是200Ω，R₂=300Ω，A、B两端电压U_AB=8V， 则

A. 当开关S断开时，移动滑片P，R₂两端可获得的电压是0V-8V

B．当开关S断开时，移动滑片P，R₂两端可获得的电压是4.8V-8V

C．当开关S闭合时，移动滑片P，R₂两端可获得的电压是0V-8V

D．当开关S闭合时，移动滑片P，R₂两端可获得的电压是4.8V-8V

5．将一盏“6V、12W”的小灯泡，一台线圈电阻是2Ω的电动机及电动势为30V、内阻1Ω的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出功率是

A．36W　　　　　　　 B．44W　　　　　　　　 C．50W　　　　　　　　 D．63W

4．图中a、b是两个点电荷，它们的电荷量分别为Q₁、Q₂，MN是ab连线的中垂线，P是中垂线上的一点．下列哪种情况能使P点场强方向指向MN的左侧？

　　 A．Q₁、Q₂都是正电荷，且Q₁<Q₂

　　 B．Q₁是负电荷，Q₂是正电荷，且|Q₁|>Q₂

　　 C．Q₁是正电荷，Q₂是负电荷，且Q₁<|Q₂|

D．Q₁、Q₂都是负电荷，且|Q₁|=|Q₂|

3．封闭在气缸内一定质量的气体，如果保持气体体积不变，当温度升高时，以下说法正确的是

A．气体的密度增大　　　　　　　　　

B． 气体的压强增大

C．气体分子的平均动能减小　　　　　

D．每秒撞击单位面积器壁的气体分子数增多

2．某气体的摩尔质量为M，摩尔体积为V，密度为ρ，每个分子的质量和体积分别为m和V₀，则阿伏加德罗常数N_A可表示为

A．　　　　　　　　　　　　 　B．　

C．　 　　　　　　　　　　　　 D．

1．对于分子动理论和物体内能的理解，下列说法正确的是

A．扩散现象说明分子间存在斥力

B．温度高的物体内能不一定大，但分子平均动能一定大

C．布朗运动是液体分子的运动，它说明分子永不停息地做无规则运动

D．一定质量的理想气体在等温变化时，内能不改变，因而与外界不发生热交换
