10．如图7,线框abcd内为一矩形匀强磁场区域, ab=2bc,磁场方向垂直于纸面;实线框a'b'c'd'是一正方形导线框, a'b'边与ab边平行,若将导线框匀速地拉离磁场区域,以W₁表示沿平行于ab的方向拉出过程中外力所做的功,W₂表示以同样速率沿平行于bc方向拉出过程中外力所做的功,则

A.W₁=W₂B.W₂=2W₁

C.W₁=2W₂D.W₂=4W₁

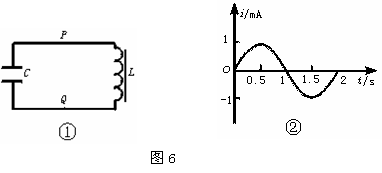

9．如图6-①所示,在LC振荡电路中,通过P点的电流i变化规律如图6-②所示,且把通过P点向右的电流规定为i的正方向,则下列叙述正确的是

A.0.5s至1s之间,电容C正在放电　　　　

B.0.5s至1s之间,电容器C上极板带正电

C.1s至1.5s之间,Q点电势比P点电势高　

D.1s至1.5s之间,电场能正在转变成磁场能

8．某交变电流的i-t图象如图5所示，则该交变电流的电流有效值为

A．A　　　　 B．4A　

C．A　　　　 D．6A

7.如图4所示，是x射线管的结构示意图,E为灯丝电源.，要使射线管发出x射线,须在K、A两极间加上几万伏的直流高电压

A.高压电源正极应接在P点, x射线从k极发出

B.高压电源正极应接在P点, x射线从A极发出

C.高压电源正极应接在Q点, x射线从k极发出

D.高压电源正极应接在Q点, x射线从A极发出

6．MN是空气与某种液体的分界面.一束红光由空气射到分界面，一部分光线被反射，一部分进入液体中.当入射角是45⁰时，折射角为30⁰，如图3所示.以下判断正确的是

A.反射光线与折射光线的夹角为90⁰

B.该液体对红光的全反射临界角为60⁰

C.在该液体中，红光的传播速度比紫光大

D.当紫光以同样的入射角从空气射到分界面，折射角也是30⁰

5．一理想变压器原线圈接交流电，副线圈接一电阻，下列哪些方法可使输入功率增加

A.增大负载电阻　 　　　　B.减小负载电阻

C.增加副线圈匝数　 　　　D.增加原线圈匝数

4．如图2所示，是演示自感现象的实验电路，电感线圈的自感均比较大，下列判断正确的是

A、甲图接通S，灯A₁、A₂立即正常发光

B、甲图断开S，灯A₁、A₂同时熄灭

C、乙图接通S，灯A逐渐亮起来

D、乙图断开S，灯A立即熄灭

3．关于电磁波，下列说法正确的是

A．电磁波传播时不需要介质，因而只能在真空中传播

B．只要有变化的电场，就一定有电磁波存在

C．电磁波在真空中传播时，频率和波长的乘积是一个恒量

D．振荡电路发射电磁波的过程，也是向外辐射能量的过程

2．关于磁感线的叙述，下列说法中正确的是

A．磁感线是磁场中实际存在的曲线

B．磁感线上某一点的切线方向与此点的磁场方向一致

C．磁感线的方向是该处小磁针S极转动的方向

D．磁感线是小磁针受磁场力时的运动轨迹

1．在图1中,一束带电粒子沿着水平方向平行地飞过磁针上方时,磁针的S极向纸内偏转,这一带电粒子束可能是

A.向右飞行的正离子　　　　　　　　　 B.向左飞行的正离子

C.向右飞行的负离子　　　　　　　　　 D.向左飞行的负离子
