16、如图为回旋加速器示意图，置于高真空中的金属D形盒的半径为R，两盒间距为d，在左侧D形盒圆心处放有粒子源S，匀强磁场的磁感应强度为B，方向如图所示。质子质量为m，电荷量为e。设质子从粒子源S进入加速电场时的初速度不计，质子在加速器中运动的总时间为t(其中已略去了质子在加速电场中的运动时间)，质子在电场中的加速次数与回旋半周的次数相同，加速质子时的电压大小可视为不变。则此加速器所需的高频电源频率f=______　　 ；加速电压U=_______　　 。

15.如图所示，a、b两平行金属板间距为10cm，两板间充满磁感应强度为0.5T 的匀强磁场，磁场方向如图所示.开始时，开关S是断开的，等离子体从左向右射入两平行板之间，速度为 v₀=200m/s，待稳定后两板之间的电压为　　　　 V，S闭合时，流过电阻R的电流方向是　　　　　　 .　

14．某地地磁场的磁感应强度的水平分量是3.0×l0^-5T，，竖直分量是4.0×10^-5T，则地磁场　　　　 磁感应强度的大小为 　　　　　；在水平面上，面积为5m²的范围内，地磁场的磁通量

为　　　　　 。

13．如下左图所示，两根竖直放置的光滑平行轨道，其一部分处于垂直导轨所在平面，且有上下水平边界的匀强磁场中，一根金属杆MN呈水平状沿导轨滑下，在与导轨和电阻R组成的闭合电路中(其他电阻不计)，当金属杆MN进入磁场区后，其运动的速度图像可能是如下右图中的(　　　 )

12．质谱仪是一种测定带电粒子质量和分析同位素的重要工具， 它的构造原理如图所示，离子源S产生的各种不同正离子束(速度可看作为零)，经加速电场加速后垂直进入有界匀强磁场，到达记录它的照相底片P上，设离子在P上的位置到入口处S₁的距离为x，可以判断(　　 )

A．若离子束是同位素，则x越大，离子质量越小

B．若离子束是同位素，则x越大，离子质量越大

C．只要x相同，则离子的荷质比一定相同

D．只要x相同，则离子质量一定相同

11、如图所示，有a、b、c、d四个离子，它们带等量同种电荷，质量不等，有m_a=m_b＜m_c=m_d，以不等的速率v_a＜v_b=v_c＜v_d进入速度选择器后，有两种离子从速度选择器中射出，进入B₂磁场，由此可判定　　 (　　 )

A．射向A₂的是b离子；

B．射向A₁的是c离子；

C．射向P₁的是a离子；

D．射向P₂的是d离子。

10．如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中正确的有(　　 )

A.L在此的功能为通直流，阻交流，叫高频扼流圈

B.C₁在此的功能为通交流，隔直流，叫隔直电容

C.C₂在此的功能为通高频、阻低频，叫做高频旁路电容

D.上述说法都不对

9．在图所示的实验中，带铁芯的线圈L与灯A并联，线圈的电阻较小。当合上电键K 后，灯A正常发光，下列说法正确的是(　　 )

A．当断开K时，灯A立即熄灭　　　

　B．当断开K时，灯A突然闪亮后熄灭

C．若用阻值与线圈L相同的电阻取代L接入电路，

当断开K，灯A突然闪亮后熄灭　　　　　　　　　　　　　　　　　

D．若用阻值与线圈L相同的电阻取代L接入电路，

当断开K，灯A立即熄灭　

8． 如右图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如下图所示中的 (　　 )

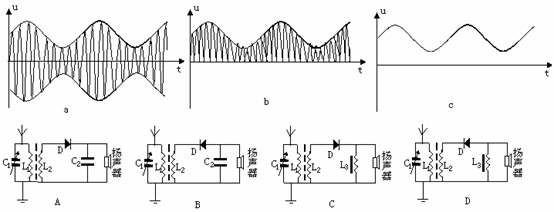

6．如图所示，a是收音机接收到的经过调制的高频振荡电流，这种电流还不能使扬声器发声，要听到声音必须从高频调幅振荡中检出声音来。图象由a经b变为c，这个过程可由下面哪个电路来完成(　　 )

　 7．家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积小，某电子调光灯经调整后电压波形如图所示，则用交流电表测得灯泡两端的电压为(　　 )

　 A．U_m B．U_m

　 C．U_m 　　　　　 D．U_m
