题目列表(包括答案和解析)
18.如图15所示的电路中,电流表的读数为0.75A,电压表的读数为2.0V,R3=4.0Ω.通电某一段时间后,因某一电阻烧断,使电流表的读数为0.80A,电压表的读数为3.2V,则:
(1)电路中哪一个电阻发生故障?
(2)此电路中R1和R2的阻值各为多大?
(3)电源的电动势和内阻各为多大?
17.如图14所示电路中,已知电源电动势E=12v,内阻r=2.0Ω,R1=15Ω,小灯泡L的额定功率P=3.6W,当开关K闭合,理想电流表示数为0.4A,此时小灯泡恰好正常发光,求电阻R2的阻值及此时电源输出功率。
16.如图13所示,电源电动势E=10.0V,其内阻不计。固定电阻的阻值R1=4.0 ,可变电阻R2的阻值可在0~10.0
之间调节,电容器的电容C=30.0μF。求:
(1)闭合开关S,当R2取何值时,R2消耗的功率最大,最大功率为多少。
(2)在R2消耗的功率最大状态时,将开关S断开,这以后流过R1的总电荷量为多少?
15.微型吸尘器的直流电动机内阻一定,当加上0.3V的电压时,通过的电流为0.3A,此时电动机不转,当加在电动机两端的电压为2.0V时,电流为0.8A,这时电动机正常工作,则吸尘器的效率为多少?

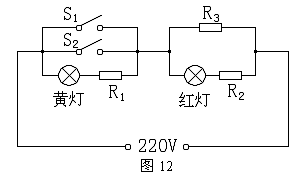

14.如图是电饭煲的电路图,S1是一个限温开关,手动闭合后,当温度达到居里点(103℃),会自动断开,S2是一个自动温控开关,当温度低于70℃时会自动闭合,温度高于80℃时会自动断开。红灯是加热时的指示灯,黄灯是保温状态的指示灯。限流电阻R1=R2=500Ω。加热电阻丝R3=50Ω,两灯的电阻不计。
(1)根据电路,试回答下列问题:
①放上食物,接上电源,此时S2 (填闭合或断开),手动闭合S1,这时黄灯 ,红灯 (填亮或不亮),电饭煲处于加热状态。
②加热到80℃时,S2 ,S1 。温度升高到103℃时S1 ,这时饭已煮熟,处于保温状态。
③由于散热,等温度降到70℃时,S2 ,电饭煲重新加热,温度达到80℃时,S2 ,再次处于保温状态。
(2)加热和保温两种状态下,消耗的电功率之比为 。

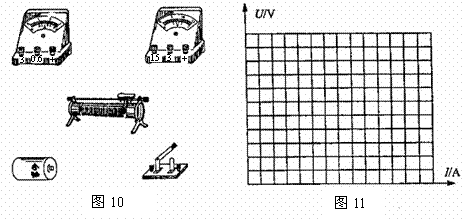

13.测量电源电动势和内电阻的器材如图10所示,请用实线表示导线,将图10中器材连成实验用电路,实验时经测量得出的数据如下表,请在图11的方格纸上画出U-I图线,其中原点坐标取(0,1.00),利用图线可求出电源电动势和内电阻分别为 、 (保留两位小数)。
|
1 |
2 |
3 |
4 |
5 |
6 |
I/A |
0.12 |
0.20 |
0.31 |
0.32 |
0.50 |
0.57 |
U/V |
1.37 |
1.32 |
1.24 |
1.18 |
1.10 |
1.05 |
12.利用伏安法测定同一电阻器的电阻,第一次测量时,采用电流表外接的电路,如图9-甲所示,电压表示数为2.8V,电流表示数为5.0mA,第二次测量时,改用电流表内接的电路,如图9-乙所示,电压表的读数仍为2.8V,电流表的读数变为4.0mA,由此两组测量数据估测出此电阻器的阻值RX= Ω。
11.如图8所示,将一电动势E=1.5V,内阻r=1.0Ω的电源和粗细均匀的电阻丝相连,电阻线长度L=0.297m,电阻R=99Ω,电容C=0.2μF,当滑动触头P以4×10-3m/s的速度向右滑动时,下列说法中正确的是
A.电容器C充电,流过电流计G的电流方向为a→G→b
B.电容器C放电,流过电流计G的电流方向为b→G→a
C.每秒钟电容器两极板的电压减少量的0.02V
D.流过电流计的电流是4×10-3mA
10.阻值较大的电阻R1和R2串联后接入电压恒定的电路,如图7所示,先用一电压表依次测量a与b、b与c和a与c间的电压,示数分别是U1、U2和U,则(电压表内阻与R1、R2相差不大)
A.U1+U2=U B.U1/U2=R1/R2 C.U1/U<R1/(R1+R2) D.U1/U2≠R1/R2
9.如图6电路中,电源内阻不计.为使电容器的带电量增大,可采取以下哪些方法
A.增大R1 B.增大R2 C.增大R3 D.减小R1
