题目列表(包括答案和解析)
14、(20分)如图所示电路,电动机的线圈电阻是1Ω,电动机工作时电压表的示数是12V,电池组的电动势是22V,内电阻是1Ω,电阻器R的阻值为4Ω。求:电动机的效率。
方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题,
答案中必须写出数值和单位)
13、(20分)如图所示,R3=0.5,S断开时,两表读数分别为0.4A和2.4V, S闭合时,它们的读数分别变化了0.3A和0.3V求
(1)R2的阻值
(2)电源的电动势和内阻(两表均视为理想表).

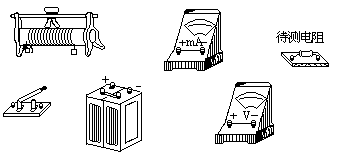

12、(6分)图为用伏安法测量一个定值电阻阻值的实验所需的器材实物图,器材规格:(1)待测电阻Rx(约100Ω);(2)直流毫安表(量程0-10毫安,内阻50Ω);(3)直流电压表(量程0-3V,内阻5kΩ);(4)直流电源(输出电压4V,内阻可不计);(5)滑动变阻器(阻值范围0-15Ω,允许最大电流1A);(6)电键一个,导线若干条.根据器材的规格和实验要求,在本题的实物图上连线.
2006年9月明德中学上学期第一次月考补考
物 理 试 题
第II卷( 共55分)
用钢笔或圆珠笔直接答在试卷中
许 选择题答案
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
填空题答案
11. 12.
11、(4分)利用螺旋测微器测量铜丝的直径(图甲)和用游标卡尺测量圆管的内径(图乙),由图可知铜丝直径是_________;圆管内径是_________。
10、有一横截面积为S的铜导线,流经其中的电流强度为I,设每单位体积的导线有n个自由电子电子的电量为q,此时电子的定向移动速度为u,在t时间内,通过导线横截面积的自由电子数目可表示为( )
A 、nuSt B 、nut C、 It/q D、 It/Sq
9、如图,电源的内阻不能忽略,当电路中点亮的电灯的数目增多时,下面说法正确的是( )
A 、外电路的总电阻逐渐变大,电灯两端的电压逐渐变小
B、 外电路的总电阻逐渐变大,电灯两端的电压逐渐不变
C、 外电路的总电阻逐渐变小,电灯两端的电压逐渐不变
D 、外电路的总电阻逐渐变小,电灯两端的电压逐渐变小
8、如图电路中,在滑动变阻器的滑片P向上端a滑动过程中,两表的示数情况为( )
A 电压表示数增大,电流表示数减少
B 电压表示数减少,电流表示数增大
C 两电表示数都增大
D 两电表示数都减少
7、如图所示,图线1表示的导体电阻为R1,图线2表示的导体的电阻为R2,则下列说法正确的是( )
A R1:R2 =1:3
B R1:R2 =3:1
C 将R1与R2串联后接于电源上,则电流比I1:I2=1:3
D 将R1与R2并联后接于电源上,则电流比I1:I2=1:3
6、带电粒子M只在电场力作用下由P点运动到Q点,在此过程中克服电场力做了2.6×10-4J的功。那么( )郝双制作
A.M在P点的电势能一定小于它在Q点的电势能
B.P点的场强一定小于Q点的场强
C.P点的电势一定高于Q点的电势
D.M在P点的动能一定大于它在Q点的动能
5、在如图所示的电路中,电源的电动势为E,内阻为r,滑动变阻器最大阻值为R,当滑动端P在R上左右滑动时(电流表和电压表均视为理想电表)( )
A、电压表的最大读数为E,最小读数为零
B、电压表的最大读数为
,最小读数为零
C、电流表的最大读数为
,最小读数为
D、电流表的最大读数为
,最小读数为零
