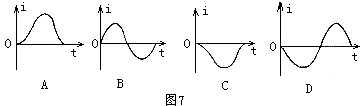

7. 一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图6所示，则下列图7四图中，较正确反映线圈中电流i与时间t关系的是(线圈中电流以图6示箭头为正方向)：(　　 )

6．在水平面上有一固定的U形金属框架，框架上放置一金属杆ab，如图所示(纸面即水平面).在垂直纸面方向有一匀强磁场，下列判断正确的是

A.若磁场方向垂直纸面向外并增大时，杆ab将向右移动

B.若磁场方向垂直纸面向外并减小时，杆ab将向右移动

C.若磁场方向垂直纸面向里并增大时，杆ab将向右移动

D.若磁场方向垂直纸面向里并减小时，杆ab将向右移动

5. 图4中A、B为两个相同的环形线圈，共轴并靠近放置，A线圈中通有如图(a)所示的交流电i，则(　　 )

　　 A. 在t₁到t₂时间内A、B两线圈相吸

　　 B. 在t₂到t₃时间内A、B两线圈相斥

　　 C. t₁时刻两线圈间作用力为零

　　 D. t₂时刻两线圈间吸力最大

4. 在水平放置的光滑绝缘杆ab上，挂有两个金属环M和N，两环套在一个通电密绕长螺线管的中部，如图3所示，螺线管中部区域的管外磁场可以忽略，当变阻器的滑动接头向左移动时，两环将怎样运动？(　　 )

　　 A. 两环一起向左移动

　　 B. 两环一起向右移动

　　 C. 两环互相靠近

　　 D. 两环互相离开

3、一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示，下面说法中正确的是　　

A．t₁时刻通过线圈的磁通量为零

B．t₂时刻通过线圈的磁通量的绝对值最大

C．t₃时刻通过线圈的磁通量变化率的绝对值最大

D．每当e变换方向时，通过线圈的磁通量绝对值都为最大．

2、如图所示电路，电感线圈L的自感系数足够大，其直流电阻忽略不计，L_A、L_B是两个相同的灯泡，则(　　　 )

　A．S闭合瞬间，L_A不亮，L_B很亮；S断开瞬间，L_A、L_B立即熄灭

　B．S闭合瞬间，L_A很亮，L_B逐渐亮；S断开瞬间，L_A逐渐熄灭，L_B立即熄灭

　C．S闭合瞬间，L_A、L_B同时亮，然后L_A熄灭，L_B亮度不变；S断开瞬间，L_A亮一下才熄灭，L_B立即熄灭；

　D．S闭合瞬间．A、B同时亮，然后A逐渐变暗到熄灭，B变得更亮；S断开瞬间，A亮一下才熄灭，B立即熄灭

1. 如图1所示，两个相同导线制成的开口圆环，大环半径为小环半径的2倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a、b两点间电压为U₁，若将小环放入这个磁场中，大环在磁场外，a、b两点间电压为U₂，则：(　　 )

　　 A. 　　B. 　　C. 　　D.

16、(10分)如图所示，劲度系数为k的弹簧上端固定在天花板上的A点，下端挂一质量为m的物块，物块静止后，再向下拉长弹簧，然后放手，弹簧上下振动，试证明物块的运动是简谐运动。

平衡时，mg=kx₀,向下拉时，k(x+x₀)-mg=F=kx,方向向上

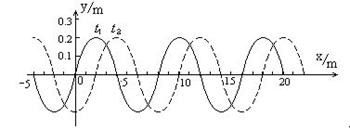

15、(12分)一列横波在x轴线上传播着，在t₁=0和t₂=0.005s时的波形曲线如图所示：

(1)若T< t₂-t₁<2T，且波向右传播，波速多大？如果波向左传播波速又是多大？

(2)如果波向右传播，波速多大？如果波向左传播波速又是多大？

(3)设波速为6000m/s，求波的传播方向。

向左2800 m/s　　 向右2000 m/s

向左(1600n+1200) m/s

向右(1600n+400) m/s

向左

14、(10分)如图所示，一块涂有碳黑的玻璃板，质量为2kg，在拉力F的作用下，由静止开始竖直向上作匀变速运动，一个装有水平振针振动频率为5Hz的固定电动音叉在玻璃板上画出了图示曲线，量得OA=1cm，OB=4cm，OC=9 cm求外力F的大小(g取10m/s²)

F=24N
