7．一个磁场的磁感线如右图所示，一个小磁针被放入磁场中，则小磁针将(　　　　　 )

A．顺时针转动　　　 B．向左移动　　　 C．向右移动　　　　 D．逆时针转动

6. 关于磁通量的概念，以下说法中正确的是( 　　　　　)

A.　　 磁感应强度越大，穿过闭合回路的磁通量也越大。　　

B. 穿过线圈的磁通量为零，但磁感应强度不一定为零　　　　

C. 磁通量发生变化，一定是磁场发生变化引起的

D. 磁感应强度越大，线圈面积越大，则磁通量也越大

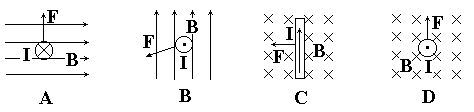

5. 在下列各图中，分别标出了磁场B的方向，电流I方向和导线所受安培力F的方向，其中正确的是(　　　　 　)

4．如右图所示，在电荷为+Q的电场中，有a、b两点。一电子从a向b运动，那么，该电子所受的电场力将(　　　　　 )

A.减小　　 　　B.增大　　 　　C.不变　 　　　D.无法判断

3. 下列说法错误的是　　 (　　　　　 )　 A．电场线越密的地方电场强度越强；同样，磁感线越密的地方磁感强度越强　 B．在电场中，任意两条电场线不会相交；同样，在磁场中，任意两条磁感线不会相交　 C．静电场中的电场线不是闭合的，同样，磁感线也是不闭合的　 D．电场线某点的切线方向表示该点电场方向，磁感线某点的切线方向表示该点的磁场方向

2．关于电场线的说法，正确的是(　　　　　 )

A．电场线就是电荷运动的轨迹　　 B．在静电场中静止释放的点电荷，一定沿电场线运动

C．电场线上某点的切线方向与正电荷的运动方向相同

D．电场线上某点的切线方向与负电荷在该点所受电场力的方向相反

1．首先发现通电导线周围存在磁场的物理学家是(　 　　　)

A．安培　　　 　B．法拉第　　　　　 　C．奥斯特　　　　 　D．特斯拉

19、如图所示，在光滑的水平面上方，有两个磁感应强度大小相等、方向相反(都垂直于水平面)的磁场区域，它们的宽度均为L.现有一个质量为m、边长为L的正方形金属线框，在大小为F的水平恒力作用下，从静止开始运动，通过位移L进入磁场时恰好作匀速运动.试求:

(1)ab边刚进入磁场时，线框的速度v₁.

(2)当ab边刚越过磁场边界线2时，线框的加速度a.

(3)在ab边到达边界线3之前，线框已恢复作匀速运动，此时线框的速度v₂.

答案：(1)由动能定理FL＝2mv₁²/2，得.

(2)线框进入磁场1作匀速运动F_A＝B·BLv₁L/R＝F，在线框刚越过磁场边界线2时，速度还为v₁,ab、cd两条边同时切割磁感线，感应电动势加倍，两条边同时受磁场力作用，合力应为:4F－F＝3F，得此时线框加速度a＝3F/m，方向与拉力F的方向相反.

(3)当n6边到达磁场边界线3前，线框再次作匀速运动，F_A'＝4_B·BLv₂L/R＝F得

18、如图所示，在倾角θ＝30°，相距L＝1m的光滑轨道上端连有一电阻R＝9Ω，整个轨道处于垂直轨道方向的磁感应强度B＝1T的匀强磁场中，现在轨道上由静止释放一质量m＝100g，电阻r＝lΩ的金属棒，当棒下滑s＝5m时恰好达到最大速度，不计导轨电阻.求:

(1)棒下滑的最大速度.

(2)电路在这个过程中产生的热量.

答案：(1)滑棒在下滑过程中速度最大时，加速度a为零，此时有:mgsinθ＝B²L²v_m/(R+r)，由此可解得最大速度v_m＝mgsinθ(R+r)/B²L²＝5m/s(2)由功能关系可求出滑棒在下滑过程中产生的热量Q＝mgssinθ－mv_m²/2＝1.25J.

17、如图所示，两根长度足够的平行导轨处在与水平方向成θ角的斜面上，θ＝37°，导轨电阻不计，间距L＝0.3m，在斜面上加有磁感应强度B＝1T、方向垂直于导轨平面的匀强磁场，导轨两端各接一个阻值R₀＝2Ω的电阻，一质量m＝1kg、电阻r＝2Ω的金属棒横跨在平行导轨间.棒与导轨间的滑动摩擦系数μ＝0.5，金属棒以平行于导轨向上的初速度v₀＝10m/s上滑，直至上升到最高点的过程中，通过上端电阻的电量Δq＝0.1C，求上端电阻R₀产生的焦耳热Q.

答案：作出等效电路图，设上滑s须历时t，平均电动势E＝BLs/t，总电流I＝E/R，支路电流I’＝I/2，通过上端电阻的电量Δq＝I’t＝BsL/2(R0/2+r)，解得s＝2m.

再由功能关系有mv₀²/2＝mgssin37°+mgscos37°+6Q，最后解得Q＝5J
