12．_　　 ___　__ 　　　 　　　

11．______________　 _______________　 _______________

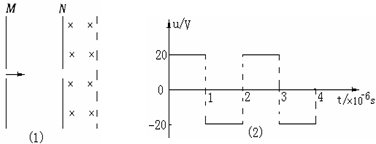

18．如图所示，M、N为中心有小孔的平行板电容器的两极板，两极板相距D＝1m，其右侧为垂直向里的匀强磁场，磁感应强度B＝10^－3T，磁场区域足够长，宽为d＝1cm；在极板MN间加有如图(2)所示的交变电压(设N极电势高于M极时，电压为正)，现有带负电的粒子不断从极板M中央小孔处射入电容器内(粒子的初速度可视为零，重力不计)，粒子的比荷q/m＝2×10¹¹C／kg，试求：

(1)粒子从N中央小孔射出时，速度多大才能从右则磁场中射出。

(2)在交变电压第一个周期内哪些时刻进入电容器内的粒子才能满足(1)中的速度。

(3)若上述交变电压的周期可以变化，则其周期满足什么条件时，才能保证有带电粒子从磁场右侧射出来．

第二学期期末考试

物理试题答卷　总分：　　

17.两个氘核以相等的动能E_K0=0.35MeV相向对心正碰，聚变生成氦的同位素He和中子，设核反应中释放的能量全部变为动能，求生成物He和中子的动能。(已知：氘核、中子、氦核He的质量分别为2.0136u、1.0087u、3.0150u,1u＝931.5MeV,结果以MeV表示,取三位有效数字)

16．为测定水库的容量，将一瓶含有放射性同位素的溶液倒入水库中，已知这瓶溶液每分钟衰变5.12×10⁸次，这种同位素的半衰期为12h, 5天以后，从水库中取出1m³的水，并测得它每分钟衰变10次，则水库的容量是多少？

15．如图所示，边长为L，电阻为R，质量为m的正方形闭合线框从离地面H(H＞2L)高处自由下落，下落过程中线框恰能匀速穿过磁感应强度为B的水平匀强磁场，不计空气阻力．求：

(1)　 线框落地时的速度大小．

(2)　 线框穿过磁场过程中产生的热量

14．如图所示，一矩形线框面积为S，匝数为N，电阻为r，在磁感应强度为B的匀强磁场中绕OO＇轴以角速度ω匀速转动，线框两端与电阻R串联，不计一切摩擦阻力．当线框从图示位置转过90⁰过程中．求：

(1)通过电阻R的电量q．

(2)外力转动线框所做的功W．

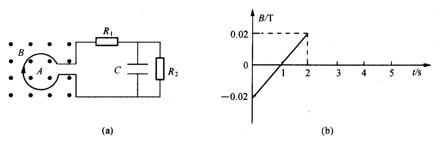

13．如图(a)所示，横截面积为0.2m²的100匝圆形线圈A处在变化磁场中，磁场方向垂直线圈截面，其磁感应强度B随时间，的变化规律如图(b)所示。设向外为B的正方向，线圈A上的箭头为感应电流/的正方向，R₁＝4W， R₂＝6W，C＝30mF，线圈内阻不计。求电容器充电时的电压和2s后电容器放电的电量。

11若示波器所显示的输入波形如图所示，要将波形上移，应调节面板上的________旋钮；要使此波形横向展宽，应调节________旋钮；要使屏上能够显示3个完整的波形，应调节_____________________旋钮．

12．测定压力变化的电容式传感器如图所示，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容。将电容式传感器连接到如图所示的电路中，当待测压力增大时，电容器的电容将_________(填“增大”、“不变”或“减小”)；此时通过电阻R的电流的方向是___________(填“a→b”、“b→a”或“电流为零”)。

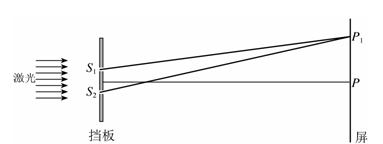

10．下图是研究光的双缝干涉用的示意图，挡板上有两条狭缝S₁、S₂，由S₁和S₂发

出的两列波到达屏上时会产生干涉条纹，已知入射激光的波长为，屏上的P点到两缝S₁和S₂的距离相等，如果把P处的亮条纹记作第0号亮纹，由P向上数，与0号亮纹相邻的亮纹为1号亮纹，与1号亮纹相邻的亮纹为2号亮纹，则P₁处的亮纹恰好是10号亮纹.设直线S₁P₁的长度为γ₁，S₂P₁的长度为γ₂，则γ₂-γ₁等于

(A) 　(B) 10　　 (C) 20　　 (D)40
