14(12分)如图14,水平放置的矩形金属框架,宽0.2米,上面放置一根不计电阻的直导线AB。框架电阻不计,R1=2Ω,R2=2Ω,B=0.5T,当AB以10m/s速度向右匀速滑动时,试求:
(1) 通过R1、R2电流的大小和方向
(2) R1上消耗的电功率
解:(1)AB切割磁感线产生的感应电动势:
E=BLV=0.5×0.2×10=1V
通过R1和R2的电流:
I1=E/R1=1/2=0.5A I2=E/R2=1/4=0.25A
(2)R1上消耗的电动率:P=I12R=0.52×2W=0.5W
15(13分)有一条河流,河水流量为4m3/s,落差为5m,现利用它来发电,使用的发电机总效率为50%,发电机输出电压为350V,输电线的电阻为4Ω,允许输电线上损耗功率为发电机输出功率的5%,而用户所需要电压为220V,求所用的升压、降压变压器上原、副线圈的匝数比.变压器为理想变压器输电线路如图所示.
16(15分)如图21所示,有一磁感强度B=0.1T的水平匀强磁场,垂直匀强磁场放置一很长的金属框架,框架上有一导体ab保持与框架边垂直、由静止开始下滑.已知ab长10cm,质量为0.1g,电阻为0.1Ω,框架电阻不计,取g=10m/s2.求:
(1)导体ab下落的最大加速度和最大速度;
(2)导体ab在最大速度时产生的电功率.
17、(本题17分)如图17-9-8所示,为一交流发电机和外接负载的示意图,发电机电枢线圈为n匝的矩形线圈,边长 = L1 ,
= L2 ,绕OO′轴在磁感强度为B的磁场中以角速度ω转动(不计一切摩擦),线圈电阻为r ,外电路负载电阻为R 。试求:
(1)电路中伏特表的示数;
(2)线圈每转动一周,外力所做的功。
18(18分)如图所示,水平放置的光滑平行金属导轨,相距L=0.1m,导轨距地面的高度h=0.8m,导轨一端与电源相连,另一端放一根质量m=3×10-2kg的金属棒,磁感应强度B=0.5T,方向竖直向上,接通电源后,金属棒无转动地飞离导轨,落地点的水平距离s=2m,求:
(1)通过金属棒的电量q;
(2)若E=2V,电源内阻及导轨电阻不计,电流通过金属棒产生的热量Q。(g取10m/s2)
13、如图15所示,MN为金属杆,在竖直平面内贴着光滑金属导轨下滑,导轨的间距l=10cm,导轨上端接有电阻R=0.5Ω,导轨与金属杆电阻不计,整个装置处于B=0.5T的水平匀强磁场中.若杆稳定下落时,每秒钟有0.02J的重力势能转化为电能,则MN杆的下落速度v=2m/s.
12、金属杆ABC处于磁感强度B=0.1T的匀强磁场中,磁场方向垂直纸面向里(如图17所示).已知AB=BC=20cm,当金属杆在图中标明的速度方向运动时,测得A、C两点间的电势差是3.0V,则可知移动速度v=100m/s,其中A、B两点间的电势差UAB=2V.
11、一交变电流的电压瞬时值表达式为u=311sin314tV,则:
(1)该交变电流的电压有效值为 220 V,频率为 50 Hz,周期为 0.02 s.
(2)将该交变电流的电压加在电阻R=20Ω的两端,通过电阻R的电流瞬时值表达式为i= 15.55sin314t A
10、如图所示,闭合导线框的质量可以忽略不计,将它从图示位置匀速拉出匀强磁场.若第一次用0.3s时间拉出,外力所做的功为W1,通过导线截面的电量为q1;第二次用0.9s时间拉出,外力所做的功为W2,通过导线截面的电量为q2,则( C )
A.W1<W2,q1<q2
B.W1<W2,q1=q2
C.W1>W2,q1=q2
D.W1>W2,q1>q2
高二物理(下)第一次月考试题
(教师卷)
选择题答案
9、如图所示,MN、PQ为互相平行的金属导轨与电阻R相连.粗细均匀的金属线框用Oa和O′b金属细棒与导轨相接触,整个装置处于匀强磁场中,磁感强度B的方向垂直纸面向里.当线框OO′轴转动时 (
BCD )
A.R中有稳恒电流通过
B.线框中有交流电流
C.R中无电流通过
D.线框中电流强度的最大值与转速成正比
8、在匀强磁场中放一电阻不计的平行金属导轨,导轨跟大线圈M相接,如图4所示.导轨上放一根导线ab,磁感线垂直于导轨所在平面.欲使M所包围的小闭合线圈N产生顺时针方向的感应电流,则导线的运动可能是 ( D )
A.匀速向右运动
B.加速向右运动
C.匀速向左运动
D.加速向左运动

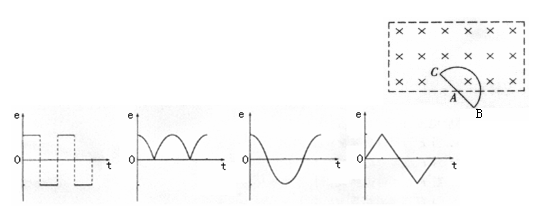

7、如右图所示矩形区域内有匀强磁场,其方向垂直纸面向里,
一个半圆形闭合导线框绕轴A在纸面内匀速转动,轴A在直
径CD的中点并垂直纸面,且A在磁场边缘,下图中能正确
表示导线框内感应电动势e随时间t变化的图线是( A )
A B C D

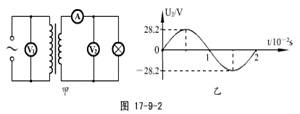

6、如图所示,甲图是接有灯泡L的和交流电表的理想变压器,乙图是输出电压U2的图象,已知变压器原、副线圈的匝数比为10/1 ,电流表的示数为2.0A ,则(
BCD )
A.电压表V1的示数为220V B.电压表V2的示数为20V
C.变压器原线圈电流的最大值为0.28A
D.灯泡实际消耗功率为40W
5、M和N是绕在一个环形铁心上的两个线圈,绕法和线路如图2,现将开关S从a处断开,然后合向b处,在此过程中,通过电阻R2的电流方向是( A )
A.先由c流向d,后又由c流向d
B.先由c流向d,后由d流向c
C.先由d流向c,后又由d流向c
D.先由d流向c,后由c流向d
