题目列表(包括答案和解析)

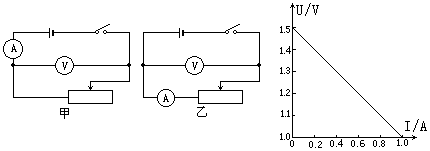

3、用伏安法测一节干电池的电动势和内电阻。
(1)如图所示的甲、乙两个供实验的电路图,实验时应选用电路图_______。
(2)选用较好的电路后,由于电压表和电流表内电阻对电路的影响,所测的电动势将偏________。
(3)根据实验测得一系列数据,画出U-I图线。 由图可知,该电源电动势为________V;该电源的内电阻为________Ω
2、 在测定金属丝的电阻率的实验中,需要用___________测量金属导线的长度L,用_______________测量金属导线的直径d,用伏安法测量金属导线的电阻时,测得的电压为U,电流为I,可根据电阻率的表达式=_______________算出所测金属的电阻率。
1、一个带电小球,带有5.0×10-9C的负电荷.当把它放在电场中某点时,受到方向竖直向下、大小为2.0×10-8N的电场力,则该处的场强大小为______,方向______。如果在该处放上一个电量为3.2×10-12C带正电的小球,所受到的电场力大小为______,方向______。
5、电动机的电枢阻值为 R, 电动机正常工作时,两端电压为U,通过电流强度为I,工作时间为t,则下列说法中正确的是( )
A、电动机消耗的电能为Uit B、电动机消耗的电能为I2Rt
C、电动机线圈产生的热量为I2Rt D、电动机产生的热量为U2t/R
4、如图所示,平行板电容器两板,通过开关S接在电源两极上,先接通S,然后再将S断开。要使电容器两板间电压减小,可以( )
A.减小电容器两板间距离
B.增大电容器两板间距离
C.减小电容器两板间正对面积
D.将玻璃板插入电容器两板间
3、图中c、d为正点电荷所形成的电场中的一条电场线上的两点,以下说法中正确的是( )
A c点的场强大于d点的场强
B
负电荷在d点所受电场力比在c点大
C 正电荷从d点到c点电势能一定增加
D 负电荷从c点到d点电势能一定减小
2、图中实线是一簇未标明方向的由点电荷产生的电场线,虚线是某一带电粒子通过该电场区域时的运动轨迹,a、b是轨迹上的两点。若带电粒子在运动中只受电场力作用,根据此图可作出正确判断的是( )
A 带电粒子所带电荷的符号
B 带电粒子在a、b两点的受力方向
C 带电粒子在a、b两点的速度何处较大
D 带电粒子在a、b两点的电势能何处较大
1、下列物理量中,那些是由电场特性决定而与放入电场中的检验电荷无关( )
A 电势差 B 电势能 C 电场强度 D 电场力
15、有三个质量相等,分别带正电、负电和不带电的微粒从左侧中央以相同的水平速度v先后垂直电场射入匀强电场,分别落在正极板的a,b,c三点,如上图,若落在a,b,c三点的粒子分别是微粒a,b,c则( )
A、 三个微粒在电场中运动的时间相同
B、 三个微粒在电场中的加速度aa<ab<ac
C、三个微粒到达正极板时的动能Eka>Ekb>Ekc
D、微粒a带正电,b不带电,c带负电
14、甲、乙两个电阻,它们的伏安曲线画在一个坐标系中如图所示,则:
A.甲的电阻是乙的电阻的两倍
B.把两个电阻两端加上相同的电压通过甲的电流是通过乙的两倍
C.欲使通过两个电阻有相同的电流,加在乙两端的电压是加在甲两端电压的倍
D.若两电阻是由同一种规格的电阻丝制成,甲电阻丝的长度是乙的倍
