题目列表(包括答案和解析)
18、(14分) 发电机的端电压是220V,输出的电功率是44kw,输电线的总电阻是0.2,
⑴求不用变压器时,用户得到的电功率和用电器两端的电压各是多少?
⑵若发电站用匝数比是1:10的升压变压器,经相同的输电线后,再用匝数比是10:1的变压器降压后供给用户,则用户得到的电功率和用电器两端的电压是多少?
0.5s,则波速为多大?
0.5s,则波速为多大?
(2)如果波沿x轴负方向传播,且波的周期小于
17、(12分)如图所示为一列横波的图象,实线和虚线分别
表示t1=0和t2=0.5s时的波形图象。
(1)如果波沿x轴正方向传播,且波的周期大于
16、(15分 )如图是电饭煲的电路图,S1是一个控温开关,手动闭合后,当此开关温度达到居里点(103℃)时,会自动断开.S2是一个自动控温开关,当温度低于70℃时,会自动闭合;温度高于80℃时会自动断开,红灯是加热时的指示灯,黄灯是保温时的指示灯,分流电阻R1=R2=500Ω,加热电阻R3=50Ω,两灯电阻不计.
(1) 分析电饭煲的工作原理
(2)计算加热和保温两种状态下,电饭煲消耗的电功率之比
(3)简要回答,如果不闭合开关S1,能将饭煮熟吗?
15. (12分 ) 如图所示 .在磁感应强度为 0.2T 的匀强磁场中 , 导体棒 AB 在金属框架上以 l0m/s 向右匀速滑动 , 金属框架的宽度为 0.5m. R1=R2=20 Ω . 其它电阻不计 .求
⑴流过导体棒 AB 的电流多大 ?电流方向如何?
(2)R1 上消耗的电功率是多少 ?
14.用单摆测重力加速度时 (每空1分)
(1) 摆球应采用直径较小,密度尽可能_____的球,摆线长度要在1米以上,用细而不易______的尼龙线.
(2) 摆线偏离竖直方向的角度θ应_______
(3) 要在摆球通过________位置时开始计时,摆线每经过此位置______次才完成一次全振动
(4)摆球应在________面内摆动,每次计时时间内,摆球完成全振动次数一般选为___ _
13、如图的光控电路用发光二极管LED模仿路灯,RG为光敏电阻,当有较强的光照在RG上,二极管_________;要想在天更暗时路灯才会亮,应将R1的阻值调__________。(每空2分)

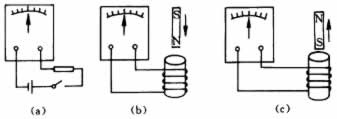

12.如图所示将(a)中的电键闭合,电流计指针由中央向右偏转。若在(b)中把条形磁铁N极插入线圈时,电流计指针将向 偏转;若把条形磁铁S极从线圈中拔出如(c)所示,则电流计指针向 偏转.(填“右”或“左”)(每空2分)
11、如图所示为某一时刻的波形曲线,波的传播方向沿方向,下列说法中正确的是( )
A.质点A、D的振幅相等
B.该时刻质点B、E的速度大小相等
C.该时刻质点D、F的加速度为零
D.该时刻质点C正向上运动
