题目列表(包括答案和解析)
17、(6分)如图所示,是演示自感现象的实验电路图,L是有铁芯的线圈,A是灯泡.接通电路后,灯泡正常发光(灯泡正常发光时,线圈中的电流小于灯泡中的电流);再断开电路时,观察到的自感现象是_________________ ___ _________.
这是因为____________ __ __________
16、(10分)如图所示,是某同学练习使用打点计时器得到的纸带,纸带的右端后通过打点计时器.从点迹的分布情况可以断定纸带的运动情况是 。若所用电源频率为50Hz,从打下A点到打下D点,共13点,历时 s,位移为 m,这段时间内纸带运动的平均速度是 m/s.BD段的平均速度是 m/s。
(用刻度尺测量下图的距离,位移和速度均取三位有效数字)
15、如图所示,质量为m的木块置于水平面上的木板上滑行,木板静止,木块与木板、木板与桌面间的动摩擦因数均为μ,木板质量为3m,则木板所受桌面给的摩擦力大小为
A、μmg B、 2μmg C、 3μmg D、4μmg
选择题答题栏:(本大题共15小题,每小题3分,共45分)
14、下列关于电容器在电路中的作用的说法正确的是:
A、交流电的频率越高,电流“通过”电容器的能力越强;
B、 交流电的频率越高,电流“通过”电容器的能力越弱;
C、 电容器在电路中的作用是通直流阻交流;
D、电容器在电路中的作用是通低频阻高频。
13、传感器的种类多种多样,其性能也各不相同,空调机在室内温度达到设定的稳定后,会自动停止工作,其中空调机内使用了下列哪种传感器?
A、生物传感器 B、红外传感器 C、温度传感器 D、压力传感器
12、关于电磁感应现象中,通过线圈的磁通量与感应电动势关系正确的是:
A、穿过线圈的磁通量越大,感应电动势越大
B、穿过线圈的磁通量为零,感应电动势一定为零
C、穿过线圈的磁通量变化越大,感应电动势越大
D、穿过线圈的磁通量变化越快,感应电动势越大

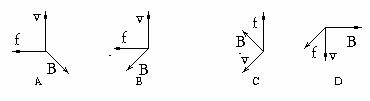

11、图中表示磁场B,正电荷运动方向v和磁场对电荷作用力f的相互关系图,这四个图中画得正确的是(已知B垂直于f与v决定的平面,B、f、V两两垂直).
9、如图所示,三根长直导线通电电流大小相同,通电方向为b导线和d导线垂直纸面向里,C导线向纸外,a点为bd的中点,ac垂直bd,且ab=ad=ac。则a点磁感应强度的方向为:
A、垂直纸面指向纸外
B、垂直纸面指向纸里
C、沿纸面由d指向b
D、沿纸面由a指向c
10、如图所示,把轻质导线圈用细线挂在磁铁N极附近,磁铁的轴线穿过线圈中心,且在线圈平面内,当线圈通过顺时针方向的电流时,线圈将:
A、不动
B、发生转动.同时靠近磁铁
C、发生转动,同时离开磁铁
D、不发生转动,只靠近磁铁
8、在电场中某点放一检验电荷,其电量为q,所受电场力为F.按场强定义可知,该点的
场强大小E=F/q.那么,下列说法中正确的是:
A、若移走检验电荷,则该点的电场强度为零
B、若放在该点的检验电荷的电量为2q,则该点的电场强度大小为E/2
C、若放在该点的检验电荷的电量为2q,则该点的电场强度大小为2E
D、若放在该点的检验电荷的电量为2q,则该点的电场强度人小仍为E
7、关于感应电流,下列说法中正确的是:
A、只要闭合电路里有磁通量,闭合电路里就有感应电流
B、穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生
C、 只要电路的一部分切割磁感线运动电路中就一定有感应电流
D、线框不闭合时,即使穿过线框的磁通量发生变化,线框也没有感应电流
