2．关于摩擦起电和感应起电，以下说法正确的是

A．摩擦起电是因为电荷的转移，感应起电是因为产生电荷

　　　 B．摩擦起电是因为产生电荷，感应起电是因为电荷的转移

　　　 C．不论摩擦起电还是感应起电都是电荷的转移

　　　 D．以上说法均不正确

1．关于磁感线的说法，下列正确的是：

　　 A．磁感线从磁体的N极出发，到磁体S极终止

　　 B．磁感线可表示磁场的强弱和方向

　　 C．电流在磁场中的受力方向，即为该点磁感线方向的切线方向

　　 D．沿磁感线方向，磁感强度渐弱

18.(15分)如图7所示的电路中,电池的电动势E=30V,R₂=10Ω,两平行带电金属板间的电场间的距离d=1.5cm,在金属板间的电场中,有一粒质量m=7×10^-8kg,带电量q=-4.9×10^-10C的油滴.当把变阻器的电阻调到35Ω接入电路时,带电液滴恰好处于静止在匀强电场中,此时安培表的示数为1.5A. (取重力加速度g=10m/s²) 求:

(1)两板间的场强

(2)B点的电势

(3)要使电池组的输出功率为62.5W,应把R₃的阻值调节到多大?

17.(12分)在电场中电荷量为2.0×10^-9C的正电荷从A点移动到B点,电场力做了1.5×10^-7J的正功,再把这个电荷从B点移动C点,电场力做了4.0×10^-7J负功.则：

(1)在A、B、C三点中哪一点电势最高?

(2)电势差U_AB=? U_BC=? U_AC=?

16.(10分)质量为M的小船以速度v₀行驶,船上有两个质量为m的小孩A和B,分别静止站在船头和船尾.现小孩A沿水平方向以速率v(相对于静止水面)向前跃入水中,然后小孩B沿水平方向以同一速率v(相对于静止水面)向后跃入水中,求小孩B跃出后小船的速度.

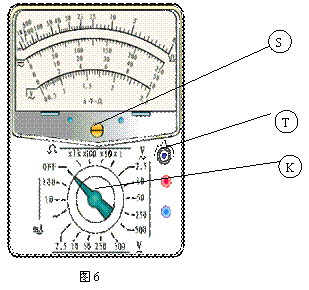

15.(1)如图6所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20---30Ω的定值电阻，测量的某些操作步骤如下：

①调节可调　　 部件，使电表指针停在　　　　

位置。

②调节可调部件K，使它的尖端指向　　 位置。

③将红、黑表笔分别插入“+”“－”插孔，笔尖相互接触，调节可调部件　　 ，使电表指向　　 位置。

(2)现用伏安法测量定值电阻R_x的阻值(约为20kΩ)。所供器材如下：

电流表A(内阻很小)电压表V(内阻约为20kΩ)滑动变阻器R(最大阻值为10Ω，额定电流足够)直流电源E；电键S；连线用的导线若干根。用以上器材测出R_x，画出电路的原理图。(要求电压表的读数从零开始)

14.在用单摆测重力加速度实验中,若测得摆线长为L,摆球直径为d,从平衡位置开始计时,n次全振动的时间为t,则重力加速度的表达式是:g=　　　　　　　

13.用油膜法粗测分子直径实验的科学依据是　　　

A.将油膜看成单分子油膜.　　 B.不考虑各油分子间的间隙

C.考虑了各油分子间的间隙　 D.将油膜分子看成球形

12.如图5所示,直线OPC为某一直流电路电源的总功率P_总随干路电流变化的图线,抛物线OQC为该电源内部热功率P_热随电流I变化的图线,图中PQ对应的横坐标为2A,那么,线段P、Q表示的功率及I=2A对应的外电阻是:(　　 )A

A.2W,0.5Ω 　B.4W,2Ω 　C.2W,1Ω 　　D.6W,2Ω

第II卷(非选择题 共52分)

11.如图4所示的电路中,已知电容C₁=C₂,电阻R₁>R₂,电源的电动势为E,内阻不计,当电键S接通时,下列说法正确的是:(　　 )D

A.C₁的电量变多,C₂的电量变少

B. C₁的电量变少,C₂的电量变多

C. C₁和C₂的电量都变多

D. C₁和C₂的电量都变少
