22、(12分)某电压表的内阻在20kΩ~50kΩ之间，现要测量其内阻，实验室提供下列可选用的器材：待测量电压表V(量程3V)，电流表A₁(量程200μA)，电流表A₂(量程5mA)，电流表A₃(量程0.6A)，滑动变阻器R(最大阻值1kΩ)，电源E(电动势4V)，电键K。

(1)所提供的电流表中，应选用________

(填写字母代号)。

(2)为了尽量减小误差，要求测多组数据，

试在图中方框中画出符合要求的实验电路图(其

中电源和电键及其连线已画出)。

(3)为记录测量数据和进行数据处理，

甲、乙两同学设计了下面两个表格，其中正

确的是___________。

　甲表：　　　　　　　　乙表：

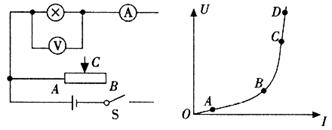

21、(10分)做描绘电压从零伏开始到额定电压之间小电珠的伏安特性曲线实验。

(1)实验电路图已经画出了一部分，如图甲所示，但尚未完整，请将该电路完整地连接好；

甲　　　　　　乙

　　 (2)按你连接的电路，s闭合，要使小电珠的亮度增加，变阻器的滑片C应向__________移动(选填“A”或“B”)；

　　 (3)设小电珠的伏安特性曲线如图乙所示，实验时，需要在0V到小电珠的额定电压之间选取12个左右的电压值记录它对应的电流值，为较准确地描绘出小电珠的伏安特性曲线，应在图乙中的A、B、C、D四点中的__________点(仅填-个点)附近取较密或较多个电压值。

20．A、B、C三个线性电阻的U-I图象如图所

示，下列分析正确的是：

A．若三个电阻串联，则A的功率最大。

　　 B．若三个电阻并联，则C的功率最大。

　　 C．三个电阻中，A的电阻阻值大。

　　D．三个电阻中，C的电阻阻值大。

请用铅笔将选择题的答案在答题卡上涂上横线。

班别：　　　　姓名：　　　　学号：　　

第Ⅱ卷(70分)

19．下列关于电阻率的说法中正确的是：

　 A．电阻率与导体的长度和横截面积有关。

　 B．电阻率由导体的材料决定，且与温度有关。

　 C．电阻率大的导体，电阻一定大。

　 D．有些合金的电阻率几乎不受温度变化的影响，可用来制成标准电阻。

18．下列关于等势面的说法正确的是：

　 A．电荷在等势面上移动时不受电场力作用，所以不做功。

　 B．等势面上各点的场强相等。

　 C．点电荷在真空中形成的电场的等势面是以点电荷为圆心的一簇球面。

　 D．匀强电场中的等势面是相互平行的垂直于电场线的一簇平面。

17．在真空中，电量为q₁的点电荷产生的电场中有一个点P，P点与q₁的距离为 r，把一个电量为q₂的试探电荷放在P点，它受的静电力为F，则P点电场强度的大小等于：

16.一个带电粒处于垂直于匀强磁场方向的平面内，在磁场力的作用下

做圆周运动.要想确定带电粒子的电荷量与质量之比，则只需要知道

A.运动速度v和磁感应强度B　B.轨道半径R和磁感应强度B

C.轨道半径R和运动速度v　　D.磁感应强度B和运动周期T

15．图中实线表示电场中的三个等势面，各等势面的电势值如图中所示。把一个负电荷沿A→B→C移动，电荷在这三点所受的电场力为F_A、F_B、F_C，电场力在AB段和BC段做的功为W_AB和W_BC，那么：

　　 A．F_A>F_B>F_C，W_AB＝W_BC　　 B．F_A>F_B>F_C，W_AB<W_BC

　　 C．F_A=F_B=F_C，W_AB＝W_BC　　 D．F_A<F_B<F_C，W_AB>W_BC

14．已知G表的内阻为100Ω，满偏电流为300μA，若用此表头改装成0.6A量程的电流表，则：

　　 A、串联一个199900Ω电阻　　 B、串联一个0.05Ω电阻

　　 C、并联一个199900Ω电阻　　 D、并联一个0.05Ω电阻

13．在匀强磁场中有一个闭合金属线框如图所示，它可以

绕OO'轴转动，开始时金属线框与磁感线平行，则：

　　 A、当线框平面与磁感线平行时，穿过线框的磁通量最大

　　 B、当线框平面与磁感线垂直时，穿过线框的磁通量最大

　　 C、当线框平面与磁感线垂直时，穿过线框的磁通量为零

　　 D、当线框平面与磁感线成任意角度时，穿过线框的磁通量变为零
