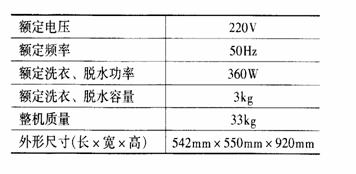

13、(13分)一台国产XQB30－13型全自动洗衣机说明书中所列的主要技术数据如下表。据表中提供的数据计算：

(1)这台洗衣机在额定电压下洗衣或脱水时，通过洗衣机的电流强度是多大？

(2)如洗衣、脱水的累计时间为40分钟，则洗衣机耗电多少度？(计算保留保留两位小数)

12、(1)(4分)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是：(　 BD　　 )

A、这个电阻值很小　　　　　　　　　　　　　 B、这个电阻值很大。

C、为了把电阻测得更准确一些，应换用“×1”挡，重新测量。

D、为了把电阻测得更准确一些，应换用“×100”挡，重新测量。

(2)(12分)今需要组装一个单量程的欧姆表，所给电池的电动势为1.5V，内阻可忽略不计，其它可供选择的主要器材有：

(A1)电流表(量程0--100μA，内阻1500Ω)

(A2)电流表(量程0--1mA，内阻1000Ω)

(R1)变阻器(阻值范围0--300)

(R2)变阻器(阻值范围0--800)

①在右方框内画出组装欧姆表的电路图；

②在组装时，电流表选用　　　　 (用代号表示)，变阻器选用　　　　　 (用代号表示)。

③在上面组装的单量程欧姆表中，如电流表的表盘刻度分为四等分，如图所示。其中A为电流表的零刻度，作为单量程欧姆表，刻度E表示的阻值为 　　　　　欧姆，刻度C表示的阻值为　　　　 　欧姆。

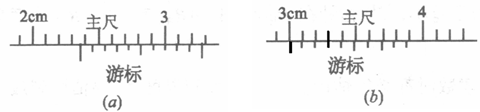

11、(9分)用游标卡尺测一根金属管的内径和外径时，卡尺上的游标位置分别如图(a)、(b)所示。这根金属管内径读数是　 　　cm，外径读数是 　　　　cm，管壁的厚度是　 　　cm。

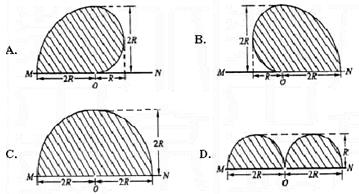

10、如图，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里。许多质量为m带电量为+q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域。不计重力，不计粒子间的相互影响。下列图中阴影部分表示带电粒子可能经过的区域，其中。哪个图是正确的(　　 )

第二卷(非选择题 共110分)

9、在场强大小为E的匀强电场中，一质量为m、带电量为q的物体以某一初速沿电场反方向做匀减速直线运动，其加速度大小为，物体运动S距离时速度变为零、则(　　 )

　　 A、物体克服电场力做功qES　　　　 B、物体的电势能减少了0.8qES

　　 C、物体的电势能增加了qES　　　　 D、物体的动能减少了0.8qES

8、如图所示，一个环形线圈放在均匀磁场中，设在第一秒内磁感线垂直于线圈平面向里，如图(a)，磁感应强度B随时间t而变化的关系如图(b)，那么在第二秒内线圈中感应电流的大小和方向是(　　 )

A、逐渐增加，逆时针方向　 B、逐渐减小，顺时针方向

C、大小恒定，顺时针方向　 D、大小恒定，逆时针方向

7、如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略不计，下列说法中正确的是( 　　　)

A、合上开关S接通电路时，A₂先亮A₁后亮，最后一样亮

B、合上开关S接通电路时，A₁和A₂始终一样亮

C、断开开关S切断电路时，A₂立即熄灭，A₁过一会熄灭

D、断开开关S切断电路时，A₁和A₂都要过一会才熄灭

6、一矩形线圈在匀强磁场中转动，产生的感应电动势V，则　　　 (　　 )

　　　　 A、交流电的频率是　　　　　　　　　　　 B、时，线圈位于中性面

　　　 C、交流电的周期是0.02 s　　　　　　　　　　 D、t=0.05s时，有最大值

5、如图所示电路中，L是并联在电阻R₂上的一段电阻忽略不计的导线，电路两端A、B间的电压U恒定，电键S闭合。那么应认为(　　 　　)

A、通过电阻R₁和R₂的电流相等

B、通过电阻R₁和导线L的电流相等

C、R₁两端电压小于电路两端电压U

D、如果断开电键S，R₁两端电压将增大

4、如图所示是一种测定导电液体深度的装置：包着一层电介质的金属棒与导电液体形成一个电容器，电容量的变化能反映液面的升降情况 (　 　)

A、电容增大反映h增大

B、电容增大反映h减小

C、将金属棒和导电液体分别接电源两极再断开后，液体深度变化时导电液与金属棒间的电压增大反映h减小

D、将金属棒和导电液体分别接电源两极再断开后，液体深度变化时导电液与金属棒间的电压增大反映h增大
