13. 如图7-5-14所示，实线是一列简谐波在某一时刻的波的图象，虚线是该列波0.2s后的图象，则这列波可能的波速为多大？

12．某同学在做“用单摆测重力加速度”的实验时，测量5种不同摆长情况下单摆的振动周期，记录数据如下：

(1)以摆长L为横坐标，周期的平方T²为纵坐标，根据以上数据在图中画出T²-L的图线。

(2)由此图像求出重力加速度g=　　　　 m/s。(结果保留到小数点后二位)

(3)在“用单摆测定重力加速度”的实验中，若测得的g值比当地的标准值偏小，可能是因为

A　 摆球的质量偏大

B　 摆动的偏角偏小

C　 计算摆长时，把悬线长l’当作了摆长l

D　 测量周期时，将n次全振动误记成了(n+1)次全振动

11．在用“油膜法估测分子大小”的实验中，所用油酸酒精的浓度为每10⁴mL溶液 中有纯油酸6mL，用注射器测得1mL上述溶液为75滴．把1滴该溶液滴入盛水的浅盘　 里待水面稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油酸的轮廓形状，再把玻璃板放在坐标板上，其形状和尺寸如图所示，坐标中正方形方格的边长为1cm．则

　 (1)油酸膜的面积是_________cm²．

　 (2)每滴油酸酒精溶液中含有纯油酸的体积是_____mL．(取1位有效数字)

　 (3)按以上实验数据估测出油酸分子直径约为_____m．(取1位有效数字)

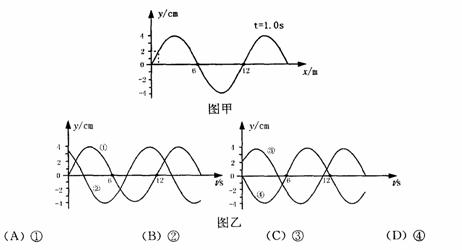

10．如图甲所示是 t =1.0 s 时沿 x 轴负方向传播的平面简谐波的图象，已知波速v = 1.0m / s .则 x =1.0m 处的质点的振动图象是图乙中的

第Ⅱ卷(非选择题 共110分)

9．在坐标原点的波源 S产生一列沿x轴正方向传播的简谐横波，波速 v=400m/s，已知 t=0时，波刚好传播到 x=40m处，如图所示．在x=400m处有一接收器(图中未画出)，则下列说法正确的是

　 A．波源 S开始振动时方向沿y轴正方向

　 B．x=40m的质点在 t=0.5s时位移最大

　 C．接收器 t=1s时才能接收到此波

D．若波源 S向x轴负方向运动，则接收器接收到的波的频率将变小

8．如图所示，甲分子固定在坐标原点O，乙分子沿x轴运动，两分子间的分子势能E_p与两分子间距离的变化关系如图中曲线所示。图中分子势能的最小值为－E₀．若两分子所具有的总能量为0，则下列说法中正确的是 　

　 A．乙分子在P点(x=x₂)时，加速度最大

　 B．乙分子在P点(x=x₂)时，其动能为E₀

　 C．乙分子在Q点(x=x₁)时，处于平衡状态

　 D．乙分子的运动范围为x≥x₁

7.图中所示为一简谐横波在某一时刻的波形图，已知此时质点A正向上运动，如图中箭头所示，由此可断定此横波

A.向右传播，且此时质点B正向上运动

B.向右传播，且此时质点C正向下运动

C.向左传播，且此时质点D正向上运动

D.向左传播，且此时质点E正向下运动

6．把一个筛子用四根弹簧支撑起来，筛子上装一个电动偏心轮，它每转一周，给筛子三个驱动力，这就做成了一个共振筛，如图所示．筛子在做自由振动时，完成10次全振动用15 s，在某电压下电动偏心轮转速是 36 r/min．已知如果增大电压，可使偏心轮转速提高，增加筛子质量，可增大筛子的固有周期，那么，要使筛子的振幅增大，下列做法正确的是

　 A．提高输入电压　　　　　　　　　　　 B．降低输入电压

　 C．增加筛子质量　　　　　　　　　　　 D．减少筛子质量

5．一定质量的理想气体，经过下列哪些过程可以使其初、末状态的压强相等

　 A．先保持体积不变升高温度，后保持温度不变增大体积

　 B．先保持体积不变降低温度，后保持温度不变减小体积

　 C．先保持温度不变增大体积，后保持体积不变降低温度

　 D．先保持温度不变减小体积，后保持体积不变升高温度

4．一列简谐横波沿x轴正方向传播，某时刻(t=0)其波形如图所示，a、b、c、d是四个质元，振幅为A。下列说法中正确的是

　 A．该时刻以后，质元a比质元b先到达平衡位置

　 B．该时刻以后的周期内，质元a通过的路程为1m

　 C．该时刻以后的周期内，质元b通过的路程比质元c通过的路程大

　 D．该时刻以后的周期内，质元d通过的路程等于A
