题目列表(包括答案和解析)
13、一个质量m=16g,
长L=50cm、宽d=10cm, 电阻R=0.1的矩形线圈,从
=5m高处由静止开始自由落下,在下落过程中一直保持线圈在竖直面内,且底边水平,然后进入一匀强磁场.刚进入磁场时,由于磁场力作用,线圈恰好做匀速运动.如图所示
(1)求磁场的磁感应强度B;
(2)若磁场区的高度h2=1.55m,求线圈的下边通过磁场区所需的时间?(g取10m/)
12、用伏安法测一段金属丝的电阻,所用的仪器如图所示,其中电压表的内阻约2KΩ,电流表的内阻约1Ω,滑动变阻器标有10Ω、1A,蓄电池的电动势6.0V,内电阻0.2Ω。测得的数据如表所示:在坐标图上按所给的标度做出I-U图象,并计算出电阻的大小是 ______.在图中将所给的器件用铅笔线代表导线连成实验电路。
11、(1)用多用电表测电阻时,要把选择开关扳到________档上,在选择好选择开关的量程后,要先把两根表笔相接触,调整欧姆表的调零旋钮,使指针指在电阻刻度的______上,然后再把两表笔分别与待测电阻的两端相接,进行测量.
(2)在做《测定金属的电阻率》实验时要用______________测量金属导线的直径,如图所示测得金属导线的直径d=__________mm.
(3)在用伏安法测定电池的电动势和内电阻的实验中, 图是某一同学的实际接线图. 这位同学所接的线有错误, 改正此错误只须去掉一根导线, 这根导线的编号是 ______.
10、在用可调内电阻电池研究闭合电路的欧姆定律的实验中,下列叙述正确的是
[ ]
A.外电路断开时,内电压为零,外电压达最大
B.外电路电阻变小时,内电压增大
C.通过打气孔向电池打入气体时,外电压增大
D.无论如何改变内、外电阻,内、外电压之和总是不变的
9、如图所示中A、B、C、D是某匀强电场的四个等势面.一个质子和一个α粒子(α粒子的电荷量是质子的2倍,质量是质子的4倍)同时在A等势面从静止出发向右运动,如果质子和α粒子的重力不计,那么下列说法中正确的是
[ ]
A.从A面到D面,电场力对它们所做的功之比为1∶2
B.因为D为等势面,所以到达D面时它们所具有的电势能之比为1∶1
C.到达C面时,它们的动量之比为∶4
D.质子由A面到B面跟由B点到C面所用的时间之比为1∶1
8、一个质子和一个α粒子先后垂直于磁场方向进入同一个匀强磁场中,在磁场中运动的轨迹相同,经过半个圆周从磁场飞出来,如图所示.关于它们在磁场中的运动,有
[ ]
A.质子和α粒子在磁场中运动的动能相同
B.质子和α粒子在磁场中受到的向心力的大小相同
C.质子和α粒子在磁场中运动的时间相同
D.质子和α粒子在磁场中运动的动量的大小相同
7、如图所示,水平放置的金属板正上方有一固定的正点电荷Q,一表面绝缘的带正电的小球(可视为质点且不影响Q的电场),从左端以初速度v0滑上金属板,沿光滑的上表面向右运动到右端.在该运动过程中
[ ]
A.小球做匀速直线运动
B.小球做失减速,后加速运动
C.小球的电势能保持不变
D.电场力对小球作的功为零
6、如图所示,变压器为理想变压器,交流电源的电压恒定,灯泡串联在原线圈的回路中,灯泡
、
为副线圈的负载.开关S断开时灯泡
、
的亮度与断开前相比较有
[ ]
A.亮度不变 B.
亮度减弱
C.亮度不变 D.
亮度增强

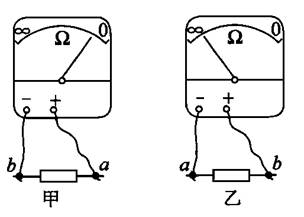

5、如图所示为用欧姆挡测试某二极管时表针的偏转情况.由图可知[ ]
A.(甲)图中二极管处于导通状态,(乙)图中二极管处于截止状态
B.(甲)图中二极管处于截止状态,(乙)图中二极管处于导通状态
C.二极管的a端为正极,b端为负极
D.二极管的a端为负极,b端为正极
4、如下图所示,闭合金属环从高度为h的曲面左侧滚下,又滚上曲面右侧,环平面与运动方向均垂直于非匀强磁场,环运动中摩擦阻力不计(下部分磁场B大),则[ ]
A.环滚上的高度小于h |
B.环滚上的高度等于h |
C.运动中环内无电流 |
D.运动中安培力一定对环做负功 |
