32、如图是电熨斗的结构图,它装有双金属片温度传感器,其作用是控制电路的通断,常温下右图中上下触点是     (填“接触”或“分离”),当温度升高时双金属片     _(填“上层”或“下层”)膨胀比另一层大。若需要设定更高的温度,则应该调节升降螺丝向    (填“上 ”或“下 ”)。

试题详情

31、如图所示,当光敏电阻RG受到光照时,阻值______,非门输入端A出现_____电平,输出端Y出现______电平(填“高”或“低”),发光二极管LED反向截止,_____发光(填“能”或“不能”),当把光遮住时,RG阻值增大,输入端A出现____电平,Y端是_____电平(填“高”或“低”),二极管正向导通____发光(填“能”或“不能”,)达到路灯白天不亮晚上亮的目的。

试题详情

30、压敏电阻的阻值随所受的压力的增大而减小,有位同学利用压敏电阻设计了判断小车运动状态的装置,其工作原理如下左图所示,将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球。小车向右做直线运动过程中,电流表示数如下右图所示,下列判断正确的是

   A.从t1到t2时间内,小车做匀速直线运动;

   B.从t1到t2时间内,小车做匀加速直线运动;

   C.从t2到t3时间内,小车做匀速直线运动;

   D.从t2到t3时间内,小车做匀加速直线运动;



元 旦 作 业    姓名      学号

试题详情

29、下列说法正确的是

  A.热敏电阻能把温度这个热学量转换为电阻这个电学量;

  B.话筒是一种常用的声波传感器,其作用是将电信号转换为声信号;

  C.电子秤是把力转换为电压这个电学量;

  D.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器,这种传感器的作用是控制电路的通断。

试题详情

28、霍尔元件能转换哪两个物理量  (    )

A.把温度这个热学量转换成电阻这个电学量

B.把磁感应强度这个磁学量转换成电压这个电学量

C.把力这个力学量转换成电压这个电学量

D.把光照强弱这个光学量转换成电阻这个电学量

试题详情

27、如图所示,R1R2R3是固定电阻,R4是光敏电阻,当开关S闭合后在没有光照射时,ab两点等电势,当用光照射R4时(    )

A.R4的阻值变小,a点电势高于b点电势

B.R4的阻值变小,a点电势低于b点电势

C.R4的阻值变大,a点电势高于b点电势

D.R4的阻值变大,a点电势低于b点电势

试题详情

26、传感器是一种采集信息的重要器件.如图所示电路为测定压力的电容式传感器,A为固定电极,B为可动电极,组成一个电容大小可变的电容器.可动电极两端固定,当待测压力施加在可动电极上时,可动电极发生形变,从而改变了电容器的电容。开关先闭合后断开。下列说法中正确的是(  )

A.当待测压力增大时,则电容器的电容将减小

B.闭合K,当待测压力增大时,则有向左的电流通过R

C.断开K,当待测压力减小时,则电容器所带的电量减小

D.断开K,当待测压力减小时,则两极板问的电势差增大

试题详情

25、如图所示,将R=220Ω的电阻接人电压u=311sin314t(V)的交流电路中,则

A.电压表示数是311V   B.电压表示数是155.5V

C.电流表示数是1.41A   D.R消耗的功率是220W

试题详情

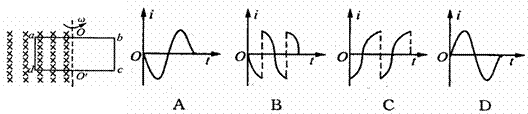

24、如图所示,单匝矩形线圈的一半放在理想边界的匀强磁场中,线圈轴OO’与磁场的边界重合,线圈按图示方向(俯视逆时针)匀速转动,开始计时的时刻线圈平面与磁场方向垂直,规定电流方向沿abcd为正方向,则线圈中感应电流随时间变化的图像在下图中是



试题详情

23、钳形电流表的外形和结构如图4(a)所示.图4(a)中电流表的读数为1.2A .图4(b)中用同一电缆线绕了3匝,则(   )

A.这种电流表能测直流电流,图4(b)的读数为2.4A

B.这种电流表能测交流电流,图4(b)的读数为0.4A

C.这种电流表能测交流电流,图4(b)的读数为3.6A

D.这种电流表既能测直流电流,又能测交流电流,图   4(b)的读数为3.6A

试题详情
