题目列表(包括答案和解析)
29. 右下图为一示波管中的水平偏转极板,已知极板的长度为L,两板距离为d,所加偏转电压为U,且下板带正电;若一束电子以初速v0沿极板的中线进入偏转电场,最终电子从P点飞出。设电子的质量为m,电量为e ,不计电子的重力。试求
(1)电子在极板间运动的加速度大小;
(2)电子通过极板发生的偏转距离y;
(3)若规定图中的上极板电势为零,试求P点的电势。
28. 如图所示,边长为L1=0.2m和L2=0.1m的矩形线框放在磁感应强度为B=10T的匀强磁场中,线框与阻值R=5Ω的电阻连接,线框以50rad/s的角速度绕垂直磁场的轴OO′ 转动,线框和导线的电阻都不计.求从图示位置转过90°的过程中:
(1)电阻R上产生的热量. (2)电阻R上通过的电量.
27. 质量为m,电量为+q的小物块,放在绝缘的斜面上,斜面的倾角为α ,物块与斜面间的动摩擦因数为μ,设整个斜面置于磁感强度为B的匀强磁场中,如图所示,斜面足够长。物块由静止开始沿斜面运动一段位移s时达到最大速度。试求:滑块下滑的最大速度的大小及上述过程中摩擦力对物块做的功。
26.如图所示,两根足够长的平行光滑导轨,竖直放置在匀强磁场中,磁场的方向与导轨所在的平面垂直,金属棒PQ两端套在导轨上且可以自由滑动,电源的电动势为3V,电源内阻与金属棒的电阻相等,其余部分电阻不计。当开关S接触a端时,
金属棒恰好可以静止不动,那么,当开关S接触b,
(1)金属棒在运动的过程中产生的最大感应电动势为多少?
(2)当金属棒的加速度为g/2时,感应电动势为多大?
25.如图所示电路,已知滑动变阻器R=2W(最大值为4W),定值电阻R0=6W,电源内阻r =1W,当K闭合时,电源功率P=16W,输出功率P出=12W,这时灯泡正常发光,求:
(1)灯泡电阻RL=?
(2)电源电动势e=?
(3)断开K,并使灯泡正常发光R的电阻阻值应调至多大?
24. 利用电流表A电阻箱R3,测电池的电动势和内阻。用电流表A、电阻箱 R3及开关S按图①所示电路测电池的电动势和内阻。实验时,改变R1的值,记录下电流表A的示数I,得到若干组 R3、I的数据,然后通过 作出有关物理量的线性图象,求得电池电动势 E和内r。
a.请写出与你所作线性图象对应的函数关系式 。
b.请在虚线框内坐标中作出定性图象(要求标明两上坐标轴所代表的物理量,用符号表示)。
c.图中 表示E。 图中 表示r。
23.表格中所列数据是测量小灯泡U-I关系的实验数据:
U( V) |
0.0 |
0.2 |
0.5 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
I( A ) |
0.000 |
0.050 |
0.100 |
0.150 |
0.180 |
0.195 |
0.205 |
0.215 |

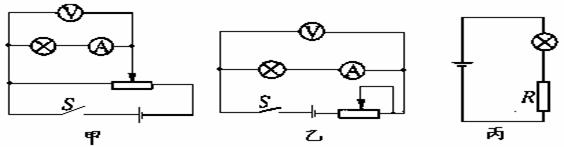

(1)分析上表内实验数据可知,应选用的实验电路图是图 (填“甲”或“乙” );
(2)在方格纸内画出小灯泡的U-I曲线。分析曲线可知小灯泡的电阻随I变大而 (填“变大” 、“变小”或“不变” );
(3)如图丙所示,用一个阻值为10Ω定值电阻R和上述小灯泡组成串联电路,连接到内阻不计、电动势为3V的电源上。则流过灯泡的电流约为 A。
22.现用伏安法测量定值电阻Rx的阻值(约为20kΩ)。所供器材如下:
电流表A(内阻很小)电压表V(内阻约为20kΩ)滑动变阻器R(最大阻值为10Ω,额定电流足够)直流电源E;电键S;连线用的导线若干根。用以上器材测出Rx,画出电路的原理图。(要求电压表的读数从零开始)

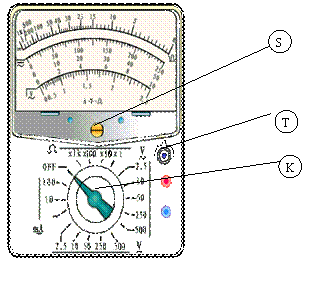

21. .如图6所示为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20---30Ω的定值电阻,测量的某些操作步骤如下:
①调节可调 部件,使电表指针停在
位置。
②调节可调部件K,使它的尖端指向 位置。
③将红、黑表笔分别插入“+”“-”插孔,笔尖相互接触,调节可调部件 ,使电表指向 位置。
20. 右图为“电流天平”示意图,它可用于测定磁感应强度B。在天平的右端挂有一矩形线圈, 设其匝数为5匝,底边cd长20cm,放在待测匀强磁场中,使线圈平面与磁场垂直。设磁场方向垂直于纸面向里,当线圈中通入如图方向的电流I=100mA时,两盘均不放砝码,天平平衡。若保持电流大小不变,使电流方向反向,则要在天平左盘加质量m=8.2g砝码天平才能平衡。则cd边所受的安培力大小为___________ N,磁感应强度B的大小为___________ T.
