13．如图是所示的光控电路是用二极管LED模仿路灯，该类二极管的正向导通电压大于1.8V，R_G为光敏电阻，R₁的最大值51kΩ,R₂为330Ω。其中AY为斯密特触发，当加在它的输入端A的电压逐渐上升到某一个值(1.6V)时，输出端Y会突然从高电平跳到低电平(0.25V),而当输入端A的电压下到另一个值的时候(0.8V),Y会从低电平跳到高电平(3.4V).

(1)请分析该电路的工作原理

(2)到了节日，要想在傍晚时天亮一点就点，应该把R₁的阻值调大些还是调小些？说明这样做的道理。

12．给你如下器材：热敏电阻、电铃、电源继电器，滑动变阻器，开关和导线若干。试从所给器材中选用一些器材制作一个高温自动报警器，要求是：不必要的器材尽量不用，画出电路图。并单述其工作原理.

11、在用DIS装置做“通电螺线管的磁感应强度测量”的学生实验时：

(1)实验目的是：观察通电螺线管的磁感应强度大小，并研究其　　　　　　　　 。

(2)做实验时，螺线管需接入6V或3V的稳压电源，若某同学在螺线管上接线柱的左右两端接上6V电压，经过磁传感器数次移动测量后并经过计算器处理后屏上出现如图(1)所示的图线。当该同学仅改变稳压电源的　　　　　　　　 时，屏上会出现图(2)中(a)的图线,当再调节电压为　　　　　　　 时，屏上会出现图(2)中(b)的图线。

10．如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为B．一根质量为m的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v_m，则

A．如果B增大，v_m将变大

B．如果α变大，v_m将变大

C．如果R变大，v_m将变大

D．如果m变小，v_m将变大

9．如图所示，导体棒ab长为4L，匀强磁场的磁感应

强度为B，导体绕过O点垂直纸面的轴以角速度

ω匀速转动，aO=L.则a端和b端的电势差U_ab

的大小等于(　　 )

A．2BL²ω　　　　　　　　　　　 B．4BL²ω

C．6BL²ω　　　　　　　　　　　 D．8BL²ω

7．如图，小灯泡A、B完全相同，带铁芯的线圈上的直流电阻可忽略，则(　 ) A．S闭合瞬间，A、B同时发光，接着A变暗至熄灭，B变的更亮 B．S闭合瞬间，A不亮，B立即亮 C．S闭合瞬间，A、B都不立即亮 D．稳定后在断开S瞬间，B灯立即熄灭，A灯亮一下后熄灭

8．在右图所示电路中，电阻R、电感线圈L、电容器C并联接在某一交流电源上，三个相同的交流电流表的示数相同．若保持电源的电压不变，而将其频率增大，则三个电流表的示数I₁、I₂、I₃的大小关系是 (　　 )　

A．I₁=I₂=I₃　　 B. I₁>I₂>I₃

C．I₂>I₁>I₃　 　D．I₃>I₁>I₂

6．如右图所示，两个互感器，在图中圆圈内a、b表示电表，已知电压比为100:1；电流比为10:1，电压表的示数为220V，电流表的示数为10A，则

A．a为电流表，b为电压表

B．a为电压表，b为电流表

C．线路输送电功率是2200W

D．线路输送电功率是2.2×10⁶W

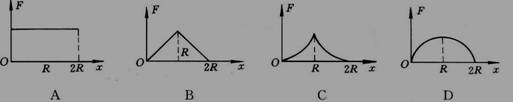

5.如图所示，半径为R的闭合金属环处于垂直环面的匀强磁场中，现用平行环面的拉力F，欲将金属环从磁场边界匀速拉出，则拉力F随金属环的位移x变化的图线为下图中的　　

4.如图所示，甲、乙两个完全相同的带正电粒子，以相同的动能在匀强磁场中运动，甲从B₁区域运动到B₂区域，且B₁<B₂，乙在匀强磁场中作匀速圆周运动，且在Δt时间内，该磁场的磁感强度从B₁增大为B₂则当(B)图中磁场增大为B₂时甲乙两粒子动能的变化情况为

A. 都保持不变　　 B. 甲不变，乙增大 　

C. 都增大　 　　 D. 甲增大，乙不变

3. 如图所示，是一火警报警器的一部分电路图，电阻R_t 是用半导体材料制成的传感器，电流表为值班室的显示器，C、D间连接警报器，当传感器R_t在检测范围内出现火警情况时，显示器电流表A的示数Ⅰ，报警器C、D间电压表的示数U的变化情况，下列说法中正确的是

A.　 I变大，U变小　　　　　 B.　 I变小，U变小

C.　 I变小，U变大　　　　　 D.　 I变大，U变小
