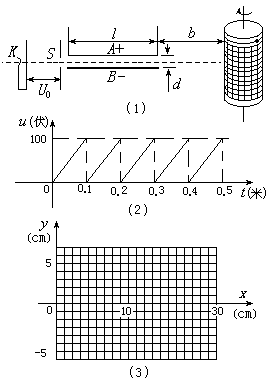

21、如图所示，真空室中电极K发出的电子(初速不计)经过v₀=1000伏的加速电压后，由小孔S沿两水平金属板A、B间的中心线射入，A、B板长l=0.20米，相距d=0.020米，加在A、B两板间的电压U随时间t变化的U t图线如图所示，设A、B间的电场可看作是均匀的，且两板外无电场，在每个电子通过电场区域的极短时间内，电场可视作恒定的，两板右侧放一记录圆筒，筒的左侧边缘与极板右端距离b=0.15米，筒绕其竖直轴匀速转动、周期T=0.20秒、筒的周长S=0.20米，筒所接收到通过A、B板的全部电子。

(1)以 t=0时，(见图(2)，此时U=0)电子打到记录纸上的点作为xy坐标系的原点、并取y轴竖直向上、试计算电子打到记录纸上的最高点的y坐标和x 坐标(不计重力作用)。

(2)在给出的坐标纸(图(3))中定量地画出电子打到记录纸上的点形成的图线。

20、真空中有两个体积相同的带电金属小球a、b，它们所带电量相等、电性相同。现另有一相同的金属小球c，所带电量为a小球的5倍，电性相同。使c小球顺次与a、b小球接触后，可知a、b两带电小球的静电力是原来的_______倍。

19、在同一直线上依次有a、b、c三点，且bc=3ab，在a点固定一个带正电的小球，在b点引入电量为2.0×10^－8库仑的检验电荷，其所受电场力为2.0×10^－6牛。将该 检验电荷移去后，b点的场强为____，c点场强为____。如果要使b点的场强为零，可在c点放一个电量是a点处带电小球的电量的____倍的____电荷。

18、两个点电荷相距r而相互作用，当使其中一个点电荷带电量增大为原来的2倍.并使作用力增大到原来的2倍，这时两点电荷相距为 .

17、半径为r的绝缘光滑圆环固定在竖直平面内，环上套一质量为m，带正电的珠子，空间存在水平向右的匀强电场，如图所示，珠子所受静电力是其重力的3/4倍，将珠子从环上最低位置A点静止释放，则珠子所能获得的最大动能E_k＝______.

16、有三个质量分别为5M、3M、2M的小球A、B、C，其中B球带正电Q，其余两球不带电，用足够长的不会伸长的绝缘线连接，均置于竖直向下的匀强电场中，场强大小为E，如图所示，释放A球，让三球由静止落下，下落一小段时间(球不相碰)，此时三球的加速度大小分别为：a_A_______，a_B________，a_C________；此时A、B间线的张力F=_______。

15、质量为5×10^-6kg的带电粒子以2m/s速度从水平放置的平行金属板A、B中央沿水平方向飞入板间，如图所示.已知板长L＝10cm，间距d＝2cm，当U_AB为1000V时，带电粒子恰好沿直线穿过板间，则该粒子带 电，电量为 C，当AB间电压在 范围内时，此带电粒子能从板间飞出.

14、电量为2×10^-6C的点电荷放入电场中A点，受到作用力为4×10^-4N，方向向右，则A点的场强为 ，方向 .若把另一电荷放在该点受到力为2×10^-4N，方向向左，则这个电荷的电量为 .

13、将质量为2g的带负电的小球A用细绳吊起，再将带电量为4.0×10^-6C的物体B靠近A，当两个带电体在同一高度相距为30cm时，细绳与竖直方向成45°角，则B受到静电力的大小为____N，A带电量为____C

12、如图，AB和CD为等势面，电势分别为U和U′，则U___U′(填〉、＝或〈)，负电荷q在M点和N点的电势能大小，E_M____E_N；若把q从M移到N是 力做功，做了____功.
