13．某同学在做“用双缝干涉测光的波长”实验时，第一次分划板中心刻度线对齐A条纹中心时如图甲所示，游标卡尺的示数如图丙所示；第二次分划板中心刻度线对齐B条纹中心线时如图乙所示，游标卡尺的读数如图丁所示．已知双缝间距为0. 5 mm，从双缝到屏的距离为1 m，则图丙中游标卡尺的示数为　　 mm．图丁中游标卡尺的示数为　　　 mm.实验时测量多条干涉条纹宽度的目的是　　　　 ，所测光波的波长为　　　　　 m.(保留两位有效数字)

14 (12分) 如图，直径为L，高为2L的圆柱形容器，人从容器的边缘B恰能看到AD的中点C，在容器中注满某中液体，恰好能照到D点，求：

　 ⑴作出看到D点的光路图；

⑵求该液体的折射率；

⑶求光在该液体中的速度。

12．将单摆装置竖直悬挂于某一深度未知且开口向下的小筒中(单摆的下部分露于筒外)，如图甲所示，将悬线拉离平衡位置一个小角度后由静止释放.设单摆振动过程中悬线不会碰到筒口，如果本实验的长度测量工具只能测量出筒的下端口到摆球球心的距离为l，并通过改变l而测出对应的摆动周期T，再以T²为纵轴l为横轴作出函数关系图象，那么就可以通过此图象得出小筒的深度h和当地的重力加速度g.

　　 如果实验中所得到的T²--l关系图象如图乙所示，那么利用本实验数据得到的图象应该啊a、b、c中的_____.由图象可得到小筒的深度为___________m，当地的重力加

　　 速度为____________m/s^2yc.(本空保留三位有效数字)

11．在用插针法测定玻璃的折射率的实验中，某同学操作步骤如下：

　　 ①将记录光路的白纸铺放在平木板上；

　　 ②手拿玻璃砖的毛面或棱，将其轻放在白纸上；

　　 ③用铅笔环绕玻璃砖画出边界aa’和bb’；

　　 ④在aa’上选择一点0，作为不同入射角的入射光线的共同入射点，画出入射角i分别为0⁰、30⁰、45^。的入射光线；

　　 ⑤用“插针法”分别得到各条入射光线的折射光线，观察时着重看大头针针帽是否在一条直线上，取下玻璃砖，大头针，连接各针孔，发现所画折射光线中有两条相交，量出各个折射角r；

　　 ⑥按公式分别计算，取三个值的算术平均值。

以上步骤中有错误或不妥之处的是_________________________；

应改正为：_________、__________ 、___________、_________、_________、。

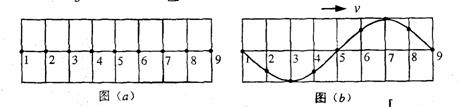

10.在均匀介质中选取平衡位置在同一直线上的9个质点，相邻两质点的距离均为L，如图(a)所示．一列横波沿该直线向右传播，t=0时到达质点1，质点1开始向下运动，经过时间Δt第一次出现如图(b)所示的波形．则该波的

A.周期为Δt，波长为8L．　　　　　 B.周期为2Δt/3，波长为8L．

C.周期为2Δt/3，波速为12L /Δt　　 D.周期为Δt，波速为8L/Δt

9．在电能输送过程中，若输送的电功率一定，则在输电线上损耗的电功率：

A．随着输电线电阻的增大而增大　　　　　　　　　 B．和输送电压的平方成正比

C．和输电线上的电压降的平方成正比　　　　　　 D．和输电线中的电流强度的平方成正比

8．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则

A．当温度降低到某一数值，衔铁P将会被吸下

B．当温度升高到某一数值，衔铁P将会被吸下

C．工作时，应该把恒温箱内的加热器接在C、D端

D．工作时，应该把恒温箱内的加热器接在A、B端

7．如图所示，实线和虚线分别表示振幅、频率均相同的两列波的波峰和波谷。此刻，M是波峰与波峰相遇点。下列说法中正确的是

　A．该时刻O质点正处在平衡位置

B．P、N两质点始终处在平衡位置

C．随着时间的推移，M质点将向O点处移动

D．从该时刻起，经过四分之一周期，M质点到达平衡位置

6．如图单摆摆球为带正电的玻璃球，摆长为且不导电，悬挂于O点。当摆球摆过竖直线OC时便进入或离开一匀强磁场，此磁场的方向与单摆摆动平面垂直．在摆角α<10°的情况下，摆球沿着AB弧来回摆动，下列说法正确的是　

A．A点和B点处于同一水平面上

B．单摆摆动的周期　　　　

　 C．在A点和B点，摆线的张力一样大　　

D．单摆向左或向右摆过C点时摆线的张力一样大　

4．如图所示，S₁、S₂是振动情况完全相同的两个机械波波源，振幅为A，a、b、c三点分别位于S₁、S₂连线的中垂线上，且ab＝bc．某时刻a是两列波的波峰相遇点，c是两列波的波谷相遇点，

A．a处质点的位移始终为2A

B．c处质点的位移始终为－2A C．b处质点的振幅为2A　 　　

D．c处质点的振幅为2A 5．对于光的传播，下说法中不对的是：

A．一定颜色的光的传播速度是由介质决定

B．同频率的光在不同媒质中波长不同，在真空中的波长最长

C．不同颜色的光在同一种介质中传播时，波长短，光的传播速率越小

D．同一色光的频率随传播速率不同而改变

3．如图所示，MN、PQ为平行金属轨道，间距为d，左端接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直纸面指向纸内，一根金属杆放在轨道上，杆与轨道成60°夹角，设杆以垂直于杆的速度v沿轨道滑行，通过R的电流大小是(其它电阻均不计)

A．　　 B．　　 C． 　　D．
