10．如图所示的长方体是用电阻率为的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a．b端接入电路时的电阻为R，则将它的两个侧面上的c．d端接入电路时的电阻是多少？

第 10 课 时

9．某滑动变阻器上标有“20Ω．0.2A”的字样，现将固定端A和滑动端P接在3V的电源上，并保持电压不变，如图所示。在P由B端向A端移动的过程中，AP端电阻允许消耗的最大功率是多少？这时AP段的电阻多大？

8．在一根长度为l，电阻为R的均匀直导线中，截下长度为l的一段，(n＜m＝，再将截下的那段导线拉长至l。若截下的那段导线拉长后的电阻为R/，则R/：R=　 。

7．有一电风扇标有“220V 55W”，若电风扇的电动机线圈电阻为8，当它正常工作时，电源供给的电功率是　 W，转化为风的电功率是　 W，电动机的发热功率是　 W。

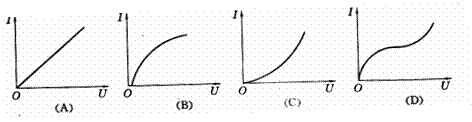

6．有一用半导体材料制成的电炉，那么能较正确反映通过电炉的电流强度I与电炉两端电压U之间变化的图线是图中的(　　 )

5．用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为，那么输电线的横截面积最小值应是(　 )

A．LI/U　　 B．2LI/U　　 C．U/LI　　 D．2UI/L

4．滑动变阻器的原理如图所示，则下列说法中正确的是(　 )

A．若将a．c两端连在电路中，则当滑片OP向右滑动时，变阻器阻值增大

B．若将a．c两端连在电路中，则当滑片OP向右滑动时，变阻器阻值减小

C．若将b．c两端连在电路中，则当滑片OP向右滑动时，

变阻器的阻值增大

D．若将b．c两端连在电路中，则当滑片OP向右滑动时，

变阻器的阻值减小

3．将一根粗细均匀．阻值为R的电阻丝均匀拉长到原来的5倍后，其电阻变为250，则R的阻值为(　 )

A．10　　 B．50　　 C．1250　　 D．6250V

2．有一只灯泡的灯丝断了，通过转动灯泡把灯丝接通，再接入电源后，所发生的现象及其原因是(　 )

A．灯丝电阻变小，通过它的电流变大，根据P=I²R，电灯变亮

B．灯丝电阻变大，通过它的电流变小，根据P=I²R，电灯变暗

C．灯丝电阻变小，它两端的电压不变，根据P=U²/R，电灯变亮

D．灯丝电阻变大，它两端的电压不变，根据P= U²/R，电灯变暗

1．在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是(　　 )

A．在任何电路中，电功UIt=I²Rt　

B．在任何电路中，电功为UIt，电热为I²Rt

C．在纯电阻电路中，UIt=I²Rt

D．在非纯电阻电路中，UIt≥I²Rt
