8．半导体靠自由电子(带负电)和空穴(相当于带正电)导电，分为p型和n型两种。p型半导体中空穴为多数载流子；n型半导体中自由电子为多数载流子。现在一个学生研究小组用以下实验可以判定一块半导体材料是p型还是n型：将材料放在匀强磁场中，通以图示方向的电流I，用电压表比较上表面M和下表面N的电势高低，则

A．若M电势高，就是p型半导体　　　

B．若M电势高，就是n型半导体

C．若N电势高，就是p型半导体

D．若N电势高，就是n型半导体

7．在研究自感现象的实验中，用两个完全相同的灯泡a、b分别与自感系数很大的自感线圈L和定值电阻R组成如图所示的电路(自感线圈的直流电阻与定值电阻R的阻值相等)，闭合开关S达到稳定后两灯均可以正常发光。关于这个实验下面的说法中正确的是

A．闭合开关的瞬间， b灯立即变亮，a灯逐渐变亮

B．闭合开关的瞬间，通过a灯和 b灯的电流相等

C．闭合开关，待电路稳定后断开开关，a、b两灯逐渐变暗，

最终同时熄灭

D．闭合开关，待电路稳定后断开开关，a灯逐渐变暗，b灯

闪亮一下然后逐渐变暗

6．当前传感器被广泛应用于各种电器、电子产品之中，下列关于敏感元件或传感器的说法中正确的是

A．干簧管可以起到开关作用，“操纵”开关的是磁场

B．半导体材料可以制成光敏电阻，有光照射时其阻值将减小

C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量

D．话筒是一种常用的声传感器，其作用是将电信号转换为声信号

5．如图一所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好。在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计。现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架。图二为一段时间内金属杆受到的安培力F_安随时间t的变化关系，则图三中可以表示外力F随时间t变化关系的图象是

4．如图所示，两根通电长直导线P、Q互相平行，垂直

纸面放置，其间距为L，电流强度均为I，方向垂直纸面向里(已知电流为I的长直导线产生的磁场中，距导线r处的磁感应强度B=kI/r，其中k为常数) 。某时刻有一电子(质量为m、电量为e)正好经过y轴的A点，速度大小为v，方向沿y轴正方向，且A点到P与Q的距离均为L，则电子此时所受磁场力为

A．方向垂直纸面向里，大小为

B．方向垂直纸面向外，大小为

C．方向垂直纸面向里，大小为

D．方向垂直纸面向外，大小为

3．如图所示，为一台发电机结构示意图，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状。M是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M共轴的固定转轴旋转。磁极与铁芯之间的缝隙中形成方向沿半径、大小相等的磁场。若从图示位置开始计时，当线框绕固定转动轴匀速转动时，下列说法中正确的是

A．绕圈中将产生正弦交变电流

B．绕圈中将产生恒定电流

C．穿过绕圈的磁通量的变化率始终为零

D．绕圈中产生的电流大小不变，方向每转一周改变

　 两次

2．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值(1.6V)时，输出端Y会突然从高电平跳到低电平(0.25V)，而当输入端A的电压下降到另一个值的时候(0.8V)，Y会从低电平跳到高电平(3.4V)。

图乙为一光控电路，用发光二极管LED模仿

路灯，R_G为光敏电阻。关于斯密特触发器和

光控电路的下列说法中正确的是

A．斯密特触发器是具有特殊功能的与门电路

B．斯密特触发器的作用是将模拟信号转换为数字信号

C．调节R₁和R₂的阻值都不影响光线对二极管发光的控制

D．要使二极管在天更暗时才会点亮，应该调小R₁

1．下列关于磁场和磁感线的描述中正确的是　

A．磁感线可以形象地描述各点磁场的方向

B．磁感线是磁场中客观存在的线

C．磁感线总是从磁铁的N极出发，到S极终止

D．实验中观察到的铁屑的分布就是磁感线

21．(10分)电子所带电荷量的精确数值最早是由美国物理学家密立根于1917年通过油滴实

　 验测得的. 他测量了数千个带电油滴的电荷量，发现这些电荷量都是某个最小电荷量的整

　 数倍．这个最小的电荷量就是电子所带的电荷量．

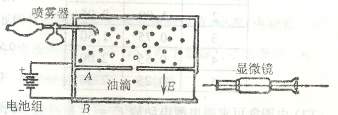

　　 密立根实验的原理如图所示，A、B是两平行放置的水平金属板，A板带正电荷，B板带负电荷.从喷雾器嘴喷出的小油滴，从A板上的小孔落到A、B板之间的匀强电场中．如果小油滴带负电荷，它在电场中受竖直向下的重力和竖直向上的电场力作用，调节电场强度的大小(改变极板之间的电压)，可以使油滴在A、B之间处于静止状态．

　　 实验中用显微镜测得某油滴(可视为球体)的半径为R，当它处于静止状态时，电场强度为E。已知油的密度为，重力加速度为g，球体的体积,求：

(1) 该油滴重量的表达式．

(2) 该油滴上所带电荷量的表达式．

(3) 若该油滴的半径R=2．00×10^-6m，当它处于静止状态时，电场强度E=2.00×10⁵N／C.已知油的密度为=0 80×10³kg／m³，取重力加速度g=10m／s²，电子的电量e=1.60×10^-19C，=3，则该油滴上所带电荷量是电子电量的多少倍?

太原市2008-2009学年高二年级第二次测评

0.06A；当开关S闭合时，电流表的读数为I₂=0.84A，求电源的电动势和内电阻
