16、如图所示，电子射线管(A为其阴极)，放在蹄形磁轶的N、S两极间，

射线管的B两极分别接在直流高压电源的　　　 极。此时，荧光屏上的电子束运动径迹　　　 偏转。(填“向上”、“向下”“不”)。

15、一理想变压器原、副线圈匝数比n₁:n₂=11:5。原线圈与正弦交变电源连接，输入电压u如图所示。副线圈仅接入一个10 的电阻。则(　　 )

A、与电阻并联的电压表的示数是100V

B、流过原线圈的电流是4.54 A

C、经过1分钟电阻发出的热量是6×10³ J

D、变压器的输入功率是1×10³W

14、如图所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝产生大量热量，将金属融化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是(　　 )

A、电流变化的频率越高，焊缝处的温度升高的越快

B、电流变化的频率越低，焊缝处的温度升高的越快

C、工件上只有焊缝处温度升的很高是因为焊缝处的电阻小

D、工件上只有焊缝处温度升的很高是因为焊缝处的电阻大

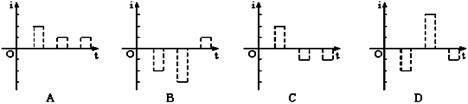

13、一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B₁的匀强磁场，然后再进入磁感应强度为B₂的匀强磁场，最后进入没有磁场的右边空间，如图所示.若B₁=2B₂，方向均始终和线圈平面垂直，则在所示图中能定性表示线圈中感应电流i随时间t变化关系的是(电流以逆时针方向为正)(　　 )　　 　　　　　　　　　　　　　　

12、1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，这台加速器由两个铜质D形合D₁、D₂构成，其间留有空隙，下列说法正确的是(　　 )

A、离子由加速器的中心附近进入加速器

B、离子由加速器的边缘进入加速器

C、离子从磁场中获得能量

D、离子从电场中获得能量

11、如图所示，一个有限范围的匀强磁场B的宽为d。现将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d ＞L，则导线框在磁场中运动时无感应电流的时间等于(　　 )

　　 A、　　　 B、 　　C、　　　 　D、

10、两个粒子带电量相等，在同一匀强磁场中只受磁场力而作匀速圆周运动(　　 )．

A、若速率相等，则半径必相等　　　 B、若质量相等，则周期必相等

C、若动量大小相等，则半径必相等　 D、若动能相等，则周期必相等

9、如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则(　　 )

A、磁铁的振幅不变　 　　　　　

B、磁铁做阻尼振动

C、线圈中有逐渐变弱的直流电 　

D、线圈中逐渐增强的交流电

8、一航天飞机下有一细金属杆，杆指向地心．若仅考虑地磁场的影响，则当航天飞机位于赤道上空，下列说法中正确的是(　　 )

A、由东向西水平飞行时，金属杆中感应电动势的方向一定由上向下

B、由西向东水平飞行时，金属杆中感应电动势的方向一定由上向下

C、沿经过地磁极的那条经线由南向北水平飞行时，金属杆中感应电动势的方向一定由下向上

D、沿经过地磁极的那条经线由北向南水平飞行时，金属杆中感应电动势的方向一定由上向下

7、一带电粒子，沿垂直于磁场方向射入匀强磁场，粒子一段径迹如图所示，径迹上每一小段都看成圆弧，由于带电粒子使周围空气电离粒子能量不断变小，(带电量不变),则(　　 )

A、粒子带正电，从B射入；

B、粒子带正电，从A射入；

C、粒子带负电，从B射入；

D、粒子带负电，从A射入.
