17．如图所示，固定在匀强磁场中的正方形导线框abcd边长为L，其中ab边是电阻为R的电阻丝，其余三边是电阻可忽略的铜导线。匀强磁场的磁感应强度为B，方向垂直于纸面向里。现有一段长短、粗细、材料与ab边相同的电阻丝PQ架在线框上，并以恒定速度v从ad边滑向bc边。PQ在滑动过程中与导线框的接触良好。当PQ滑至ab中点时，bc中的电流方向是________(“b→c”或“c→b”)，PQ两点间的电压是________。

16．如图所示，空间存在匀强电场，实线是电场中的三个等势面，一带电量为2×10^-10C的负电荷沿虚线由A经B运动到C，克服电场力做功4×10^-10J，已知cm，则匀强电场的电场强度E=________V/m，并在图中画出三条电场线(sin53°=0.8)．

15．如图所示，厚壁容器的一端通过胶塞插进一个温度计和一个进气管,另一端有个可移动的胶塞(用卡子卡住)，用打气筒慢慢向容器内打气,当容器内的压强增大到一定程度时,读出温度计的读数。打开卡子，让气体快速冲开胶塞，此后再读温度计 的示数将__________(填升高、降低)，说明气体对外做功，内能__________(填增加、减小)。

14、如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，导体棒ab、cd的电阻均为R，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中：

A.回路中有感应电动势

B.两根导体棒所受安培力的方向可能相反

C.两根导体棒和弹簧构成的系统动量守恒，机械能守恒

D.两根导体棒和弹簧构成的系统动量守恒，机械能不守恒

成都实验高中2008-2009学年度下期第二次月考高二物理试题

13．设想人类开发月球，不断地把月球上的矿藏搬运到地球上，假定经过长时间开采后，地球仍可看作是均匀球体，月球仍沿开采前的圆周轨道运动，则与开采前相比(　 )

A．地球与月球间的万有引力将变大　 　　　　　 B．地球与月球间的万有引力将变小

C．月球绕地球运动的周期将变长　　 　　　　　 D．月球绕地球运动的周期将变短

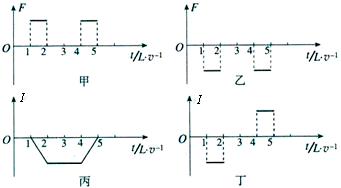

12．如图所示，A是一个边长为L的方形导线框，其电阻为R．现维持线框以恒定速度v沿x轴运动，并穿过图中所示的匀强磁场区域B．如果以x轴的正方向作为力的正方向，以顺时针方向为电流的正方向，线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F和线框中的电流方向随时间变化的图线应为

A．图甲是作用力随时间变化的图线　　　 B．图乙是作用力随时间变化的图线

C．图丙线框中的电流随时间变化的图线 　D．图丁线框中的电流随时间变化的图线

11．在如图所示的并联电路中，在保持干路上的电流不变的前提下，

当变阻器的触头向左滑动时

A．R₁的电压减小　 　　　　　B．R₁的电流减小

C．R₂的功率增大 　　　　　D．并联电路的总功率变小

10．奥斯特发现了电流的磁效应后，法拉第仔细地分析了电流的磁效应．他认为，既然磁铁可以使靠近它的铁块具有磁性，静电荷可以使靠近它的导体带电，那么电流也应当使靠近它的线圈感应出电流．1822年法拉第在日记中记载着“把磁转变成电”的光辉思想，后来，法拉第对这一课题进行了系统的实验研究．1831年8月法拉第把两个线圈绕在一个铁环上(如图所示)，线圈A接直流电源，线圈B接电流表．他发现，当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流．分析这个实验，下列说法中正确的是

A．此实验说明线圈B的的感应电流是由线圈A的磁场变化引起的。

B．开关S闭合瞬间，G中的电流方向是b→a。

C．若将其中的铁环拿走，再做这个实验，S闭合瞬间，G中没有电流。

D．若将其中的铁环拿走，再做这个实验，S闭合瞬间，G中仍有电流。

9．如图所示，人重G₁，板AB重G₂，滑轮质量和绳的质量及轴上的摩擦可不计，若要求该装置能平衡，则G₁和G₂必须满足(　　 )

A．G₁=G₂　　 　　　　　　　　 B．G₁≤G₂

C．G₁≥G₂/3；　 　　　　　　 D．G₁≤G₂/3

8．如图所示，图甲为一列简谐横波在t＝20秒时的波形图，图乙是这列波中P点的振动图线，那么该波的传播速度和传播方向是

A．＝25cm/s，向左传播　　　　　 　　　B. ＝50cm/s，向左传播

C. ＝25cm/s，向右传播　　　　　　　　 D. ＝50cm/s，向右传播

	图甲jia
