18．(10分)如图甲所示，一边长L=2.5m、质量m=0.5kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度B=0.8T的匀强磁场中，它的一边与磁场的边界MN重合。在水平力F作用下由静止开始向左运动，经过5s线框被拉出磁场。测得金属线框中的电流随时间变化的图像如乙图所示，在金属线框被拉出的过程中。求:

⑴通过线框导线截面的电量及线框的电阻；

⑵写出水平力F随时间变化的表达式；

⑶已知在这5s内力F做功1.92J，那么在此过程中，线框产生的焦耳热是多少？

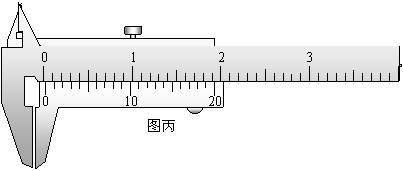

17.用某种单色光做双缝干涉实验时，已知双缝间距离d的大小恰好是下图中游标卡尺的读数(如图丙所示)，已知双缝到屏幕间的距离L＝1.00m，实验时先移动测量头(如图甲所示)上的手轮，把分化板中央刻线对准最左边的第1条明条纹(如图乙所示)，并记下螺旋测微器的读数X₁(如图丁所示)，然后转动手轮，把分划板中央刻线向右边移动，直到对准第7条明条纹并记下螺旋测微器的读数X₇(如图戊所示)，则d=_____mm， X₁=_________mm，X₇ =_________mm，用以上字母表达计算波长的计算式为λ=________，代值计算得波长为_________nm．

16．一个静止的放射性原子核处于垂直纸面向里的匀强磁场中，由于发生了衰变而形成了如图所示的两个圆形径迹，两圆半径之比为1∶16 ， 该原子核发生了　　　 衰变 ,　 原静止的原子核的原子序数为　　　　　　 　

15.如图所示，某同学用插针法测定一半圆形玻璃砖的折射率．在平铺的白纸上垂直纸面插大头针P₁、P₂确定入射光线，并让入射光线过圆心O，在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P₃，使P₃挡住P₁、P₂的像，连接O P₃．图中MN为分界面，虚线半圆与玻璃砖对称，B、C分别是入射光线、折射光线与圆的交点，AB、CD均垂直于法线并分别交法线于A、D点． 设AB的长度为l₁，AO的长度为l₂，CD的长度为l₃，DO的长度为l₄，为较方便地表示出玻璃砖的折射率，只需用刻度尺测量________(用上述所给物理量的字母表示)，则玻璃砖的折射率可表示为　　　　　　 ．

14．光线自空气射入甲介质中，入射角为60°时，折射角为30°；光线从乙介质射入空气，入射角为45°时，折射角为60°，则甲、乙两种介质的折射率之比n_甲∶n_乙=____________，光在甲、乙两种介质中的速度之比v_甲∶v_乙 = ____________．

13.Th经过6次α衰变和4次β衰变后变成一种稳定的元素，这种元素的原子量为___　 _，核电荷数为_____。

12．如图所示，一细束光线a射到Ⅰ、Ⅱ两种介质的界面后，反射光束只有b，折射光束只有c。下列说法正确的是　　　　 (　　 )

A．若a是复色光，则b、c都一定是复色光

B．若a是复色光，则b、c都一定是单色光

C．若b是复色光，则a、c都一定是复色光

D．若b是单色光，则a、c都一定是单色光

11．如图所示，让太阳光通过M上的小孔S后照射到M右方的一偏振片P上，P的右侧再放一光屏Q，现使P绕着平行于光传播方向的轴匀速转动一周，则关于光屏Q上光的亮度变化情况，下列说法中正确的是　　 (　　 )

A．只有当偏振片转到某一适当位置时光屏被照亮，其他位置时光屏上无亮光

B．光屏上亮、暗交替变化

C．光屏上亮度不变　 　　　　

D．光屏上只有一条亮线随偏振片转动而转动

10．如图所示是伦琴射线管的装置示意图，图中a、b虚线代表两种射线，关于该装置，下列说法中正确的是　　　　　　　　 　　(　　 )

A．E₂是直流高压电源，且E₂的右端为电源的负极

B．E₂是直流高压电源，且E₂的右端为电源的正极

C．射线a、b均为电子流

D．射线b为X射线，a是电子流

9．一个理想变压器，原线圈中通入的是电压为220V、频率为50Hz的交变电流，副线圈上接有一个变阻器．当此变阻器的阻值变大时(　　 )

A．副线圈中的电流将变大　　　　

B．副线圈中电流的频率将变大

C．副线圈两端的电压将变大　　　

D．变压器的输出功率将变小
