18.两根金属导轨平行放置在倾角为θ =30⁰的斜面上，导轨左端接有电阻R=10Ω，导轨自身电阻忽略不计. 匀强磁场垂直于斜面向上，磁感强度B=0.5T. 质量为m=0.1kg ，电阻可不计的金属棒ab静止释放，沿导轨下滑. 如图所示，设导轨足够长，导轨宽度L=2m，金属棒ab下滑过程中始终与导轨接触良好，当金属棒下滑h=3m时，速度恰好达到最大速度v=2m/s，试求此过程：(g=10m/s²)

(1)通过导体棒的电量q；

(2)刚开始时的加速度a

(3)电阻R上产生的热量Q；　

17．如右图所示，磁感应强度为特的匀强磁场，其方向垂直纸面向里。C、D为垂直于磁场的平面内的两点，它们之间的距离米。有一电子在磁场中运动，它经过C点时的速度与磁场垂直且和CD之间的夹角为。(已知电子质量为kg,电量为C)

求：(1)电子在C点所受的磁场力的方向如何？

　　　 (2)若电子在运动过程中还经过D点，则它的速率应是多少？

　　　 (3)电子由C到D所经过的时间是多少？

16. 光滑M形导轨竖直放置在垂直于纸面向里的匀强磁场中，已知导轨宽L=0.5m，磁感应强度B=0.2T．有阻值为0.5Ω、质量m=3g的导体棒AB紧挨导轨，沿着导轨由静止开始下落，如图所示，设串联在导轨中的电阻R阻值为1.5Ω，其他部分的电阻及接触电阻均不计．问：

(1)导体棒AB在下落过程中，产生的感应电流方向和AB棒受到的磁场力的方向．

(2)求导体棒AB最后所能达到的速度是多少?

15.一节电动势约为9V，内阻约为2Ω的电池，允许通过的电流是 500mA。为了精确测定该电池的电动势和内阻，选用了总阻值为50Ω的滑动变阻器以及电流表和电压表，连成了如下图所示的电路。

①为了防止误将滑动变阻器的电阻调为零而损坏器材，要在电路中接入一个定值电阻R，适合的电阻是　　　　 　(填字母代号)

(A)10Ω 、5W　　 (B)10Ω 、0.5W　　　 (C)20Ω、 5W　　 (D)20Ω 、0.5W

②电路连好后，由于电路中有一处发生故障，闭合电键K时电压表有示数而电流表没有示数.断开导线1的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9V，而接到G、H、J各点时，发现电压表的示数都为零。可能出现的故障是 　　　　　。 (填字母代号)

(A)定值电阻R断路　　　　　　　　　　　　　　　　　　　　 (B)滑动变阻器滑片P接触不良

(C)滑动变阻器E F间电阻丝断路　　　　　　　　　 (D)电流表断路

③在其它器材不变的情况下，再取一个上述规格的电池，与原来的电池串联组成电池组，要求测量这个电池组的电动势E和内阻r，且操作无误。

Ⅰ.在下边方框中画出实验电路原理图。

Ⅱ.实验中，当电流表读数为I₁时，电压表的读数为U₁，当电流表读数为I₂时，电压表的读数为U₂。则可求出

E = 　　　，r = 　　　　.

(用I₁、U₁、 I₂ 、U₂及R表示)

14．一量程为300μA的电流表，内阻为100Ω，表盘刻度均匀，现串联一个9900Ω的电阻将它改装成电压表，则该电压表的量程是

　　　　　 V，用它来测量电压时，表盘指针位置如图所示，此时电压表的示数为　　　　　 V，

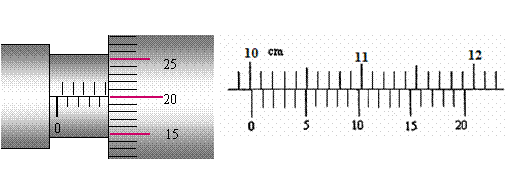

13.如图所示，螺旋测微器的示数为　　　 mm；游标卡尺的示数为　　　 cm。

12．如图3所示，R₁和R₂的规格为“4W、100Ω”，R₃的规格为“1W、100Ω”，当A、B端加电源通电时，这部分电路允许消耗的最大功率为(　 )

图3

A.9W/8　 B.1.5W　 C.3W　 D.9W

11． 　 如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于

xy平面(纸面)向里。具有一定电阻的矩形线框abcd位于xy

平面内，线框的ab边与y轴重合。令线框从t=0的时刻起由静

止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取

逆时针方向的电流为正)随时间t的变化图线I-t图可能是下

　 图中的哪一个？(　 　　)

10．如图，粗糙水平桌面上有一质量为m的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F_N及在水平方向运动趋势的正确判断是

A．F_N先小于mg后大于mg,运动趋势向左

B．F_N先大于mg后小于mg,运动趋势向左

C．F_N先大于mg后大于mg,运动趋势向右

D．F_N先大于mg后小于mg,运动趋势向右

9．用同一回旋加速器分别对质子(H)和氘核(H)进行加速，当它们都从D形盒边缘离开加速器时，质子与氘核获得的动能之比为　 (　　 )

A.2:1　　　　 B.1:1　　 C.4:1　　　　 D.1:2
