19．(12分)如图所示，水平U形光滑框架，宽度为1m，电阻忽略不计，ab杆的电阻是0.1Ω，定值电阻R是0.3Ω。匀强磁场的磁感应强度B=0.5T，方向垂直框架向上，现用力F拉动ab杆由静止开始向右加速前进2m时以2m/s的速度作匀速运动。求此时：

(1)a、b间的电势差是多少？并判断哪一点电势高？

　 (2)ab杆所受的安培力大小和方向？

　(3)求ab杆加速过程中通过ab杆的电荷量为多少？

18．(10分)如图所示，匀强磁场磁感应强度大小B = 0.50T，矩形线圈的匝数N = 100匝，边长L_ab =0.20m，L_ad=0.10m，线圈以300rad/s的角速度匀速转动。若线圈的总电阻r=1Ω，线圈外接电阻R=9Ω，则外接电阻R消耗的电功率为多少？

17．(10分)一个50匝的螺线管在t₁=1s时的磁通量为0.3Wb，到t₂=3s时的磁通量均匀变为0.6Wb。求，此螺线管内磁通量的变化率和感应电动势？

16．金属杆ABC处于磁感强度B=0.1T的匀强磁场中，磁场方向垂直纸面向里(如图12所示)．已知AB=BC=20cm，当金属杆在图中标明的速度方向运动时，测得A、C两点间的电势差是3.0V，则可知移动速度v=_10m/s___，其中A、B两点间的电势差U_aB=2v__．

　 图12　　　　

15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为___200_W．

14．阻值为10Ω的电阻接到电压波形如图所示的交流电源上．以下说法

　 中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ( bc　 )

　　　 A．电压的有效值为10V

　　　 B．通过电阻的电流有效值为A

　　　 C．电阻消耗电功率为5W

　　　 D．电阻每秒种产生的热量为10J

13．一理想变压器，原线圈和副线圈的匝数分别为n₁和n₂，正常工作时输入和输出的电压、电流、功率分别为U₁和U₂、I₁和I₂、P₁和P₂，已知n₁>n₂，则　　　　　　 (BD)

　　　 A．U₁ > U₂，P₁ < P₂　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 B．I₁ < I₂，P₁ = P₂

　　　 C．I₁ > I₂，P₁ > P₂　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 D．I₁ < I₂，U₁ > U₂

12、如图6所示，甲、乙是规格相同的灯泡，接线柱a、b接电压为U的直流电源时，无论电源的正极与哪一个接线柱相连，甲灯均能正常发光，乙灯完全不亮。当a、b接电压的有效值为U的交流电源时，甲灯发出微弱的光，乙灯能正常发光，则下列判断正确的是( B 　)

A．与甲灯串联的元件x是电容器，与乙灯串联的元件y是电感线圈

B．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是电容器

C．与甲灯串联的元件x是二极管，与乙灯串联的元件y是电容器

D．与甲灯串联的元件x是电感线圈，与乙灯串联的元件y是二极管

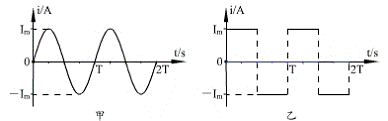

11．如图所示，正弦波和

　 方波交变电流的最大

值相等，周期也相等，

现把它们通入完全相

同的电阻，则在相同

的时间(远大于周期)

内，两电阻发热之比

Q_甲/Q_乙等于( B)

　　　 A．1/　　 　　　　 B．1/2 　　　　　　　　 C．1/4　　　　 　　 D．1/1

10．如图7中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压U和电流I变化为 (　 B 　)

　A．均变大　　　 　B．U变大，I变小　　 C．均变小 　　　D．U变小，I变大

图7
