16．(10分)如图所示，线圈的面积1×10² cm²，共100匝。处在B=0.5T的匀强磁场中，以100/πHz的频率匀速转动，已知线圈电阻为1Ω，外接电阻为R₁=18Ω，R₂=18Ω那么：

(1)K合上后电压表的读数是多少？

(2)K合上后以图示位置为计时零点，写出电流的表达式。　　　　　

(3)求线圈从中性面开始转过90°角的过程中，通过电阻R₁的电量。　　　

15．(4分)某实验小组在“实验：探究碰撞中的不变量”的实验中，采用如图所示装置通过半径相同的A、B两球的碰撞来进行探究。图中PQ是斜槽，QR为水平槽。实验时先使A球从斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹。重复上述操作10次，得到10个落点痕迹。再把B球放在水平槽上靠近末端的地方，让A球仍从位置G自静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹。重复这种操作10次。图中的O点是水平槽末端R在记录纸上的垂直投影点。B球落点痕迹如图所示，其中米尺水平放置(最小刻度是cm)，且平行于G、R、O所在平面，米尺的零点与O点对齐。

(1)碰撞后B球的水平射程应取为　　　 cm。

(2)在以下选项中，哪些是本次实验必须进行的测量？　　　　 (填选项号)

A、水平槽上未放B球时，测量A球落点位置到O点的距离；

B、A球与B球碰撞后，测量A球落点位置到O点的距离；

C、测量A球或B球的直径；

D、测量A球或B球的质量(或两球质量之比)；

E、测量G点相对水平槽面的高度。

14．(4分)如图所示是一交变电流的i-t图像，则该交流电电流的有效值为____　　 __ A .　　　　　　

13．(4分)如图所示,平行金属导轨间距为d,一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B,方向垂直轨道所在平面,一根长直金属棒与轨道成60°角放置,当金属以垂直棒的恒定速度υ沿金属轨道滑行时,电阻R中的电流大小为________.(不计轨道与棒的电阻)

12．(8分)一灵敏电流计(电流表)，当电流从它的正接线柱流人时，指针向正接线柱一侧偏转.现把它与一个线圈串联，试就如图中各图指出:

(1)图(a)中灵敏电流计指针的偏转方向为　 ________.(填“偏向正极”或“偏向负极”)

(2)图(b)中磁铁下方的极性是　　　　 .(填“N极”或“S极”)

(3)图(c)中磁铁的运动方向是___________。(填“向上”或“向下”)

(4)图(d)中线圈从上向下看的电流方向是　　　 (填“顺时针”或“逆时针”).

11.在距地面高为h，同时以相等初速V₀分别平抛、竖直上抛、竖直下抛一质量相等的物体m当它们从抛出到落地时，比较它们的动量的增量△P，有(　 )

A．平抛过程最大　 B．竖直上抛过程最大　 C．竖直下抛过程最大　 D．三者一样大

10．如图所示,在光滑的水平面上放有两个小球A和B,其质量m_A＜m_B,B球上固定一轻质弹簧.若将A球以速率v去碰撞静止的B球,下列说法中正确的是　 (　 ).

　 (A)当弹簧压缩量最大时,两球速率都达到最小值

　 (B)当弹簧恢复原长时,B球速率达到最大值

　 (C)当A球速率为零时,B球速率达到最大值

　 (D)当B球速率最大时,弹性势能不为零

9．质量为m的钢球自高处落下,以速率v₁碰地,竖直向上弹回,碰撞时间极短,离地的速率为v₂.在碰撞过程中,地面对钢球的冲量的方向和大小为(　　　 )

　　　 (A)向下,m(v₁-v₂)　　　　　　 (B)向下,m(v₁+v₂)

　　　 (C)向上,m(v₁-v₂)　　　　　　 (D)向上,m(v₁+v₂)

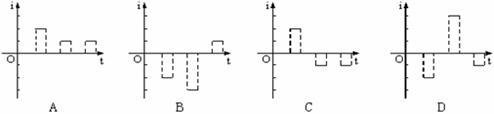

8．一个矩形线圈匀速地从无磁场的空间先进入磁感应强度为B₁的匀强磁场，然后再进入磁感应强度为B₂的匀强磁场，最后进入没有磁场的右边空间，如图所示.若B₁=2B₂，方向均始终和线圈平面垂直，则在所示图中能定性表示线圈中感应电流i随时间t变化关系的是(电流以逆时针方向为正)　　　　　　　 (　　　 )　　　　　　　　　　　　　　　

7．理想变压器的原线圈连接电流表，副线圈接入电路的匝数可以通过触头Q调节，在副线圈输出端连接了定值电阻R₀和滑动变阻器R，在原线圈两端加上电压为U₁的正弦交流电，如右图所示，则(　　 )

　　　 A．若Q位置不变，将P向上滑动，U₂变大

　　　 B．若Q位置不变，将P向上滑动，电流表的读数变大

　　　 C．若P位置不变，将Q向上滑动，电流表的读数变大

　　　 D．若P位置不变，将Q向上滑动，变压器的输入功率不变
