15．如图为一交变电流的波形图，这种电流的频率是　　　 Hz，这个电流通过一个100Ω的电阻时， 在1秒内产生的热量为　　　　 J。

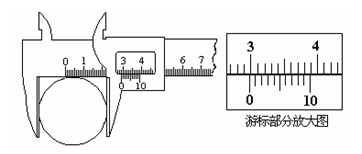

14．某同学在做“用单摆测重力加速度”的实验中，用游标卡尺测摆球的直径，如图所示，则摆球的直径为_____________mm。

若他最终测得的g值偏大，则下列原因中可能的有_________

A.测摆线长时摆线拉得过紧

B.摆线上端未牢固地系于悬点，振动中出现了松动，使摆线长度增加了

C.开始计时，秒表提前按下

D.实验中误将49次全振动数为50次

13．如图所示，在曲柄A上悬挂一个弹簧振子，如果转动摇把C可带动曲轴BAD。先用手往下拉振子，放手使弹簧振子上下振动，测得振子在5s内完成30次全振动，则弹簧振子的固有频率为_______Hz。然后匀速转动摇把，当转速为_______r/min时，弹簧振子振动最剧烈。　

12．右图反映了飞机以一定速度在空中(不考虑空气的流动)水平飞行时产生声波的情况。图中一系列圆表示声波的传播情况，A点表示飞机的位置。静止在B点的人听到的音调____________(填变高、变低或者不变)。这种现象叫做____

__________。

11.一列简谐波沿x轴正方向传播，t=0时波形如图所示.已知在0.6s末，A点恰第四次(图中为第一次)出现在波峰，则下列说法正确的是(　　　 )

A．波的周期是0.2s　　

B．波传播到P点需要0.3s

C．P点开始振动时速度方向是向上的

D．P点在0.35s末第一次出现在波谷

10.如图，沿波的传播方向上有间距均为1米的六个质点a、b、c、d、e、f，均静止在各自的平衡位置，一列横波以1米/秒的速度水平向右传播，t=0时到达质点a，a开始由平衡位置向上运动，t=1秒时，质点a第一次到达最高点，则在4秒＜ ＜5秒这段时间内(　　　 )

A.质点 的加速度逐渐增大　　　　　　

B.质点 的速度逐渐增大

C.质点 向下运动　　　　　　　　　

D.质点f保持静止　

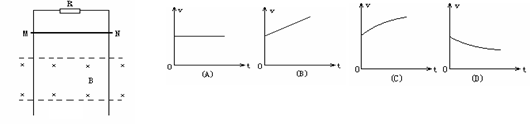

9.如图所示，两根竖直放置的光滑平行导轨，其一部分处于方向垂直导轨所在平面且有上下水平边界的匀强磁场中，一根金属杆MN成水平沿导轨滑下，在与导轨和电阻R组成的闭合电路中，其他电阻不计。当金属杆MN进入磁场区后，其运动的速度图像可能是下图中的　(　　　　　 )　　　

8.如图所示，理想变压器原线圈a、b两端接正弦式电压，副线圈c、d两端通过输电线接两只相同的灯泡 ，输电线的等效电阻为R，在图示状态，开关S是闭合的，当开关S断开时，下列各量中减小的是(　　　 )　　

　A．副线圈c、d两端的输出电压

　B．副线圈输电线等效电阻R上的电压

　C．通过灯泡 的电流

D．原线圈的电流

7.关于机械波，下列说法正确的是(　　 )　

A、同种性质的波在同一介质中相遇一定会叠加

B、同种性质的波在同一介质中相遇一定会产生干涉现象

C、机械波遇到任何障碍物都能产生衍射现象

D、机械波在介质中传播的速度跟频率成正比

6．简谐横波某时刻的波形如图所示，P为介质中的一个质点，下列说法中正确的是(　　　 )　　

A．若该波沿 轴正方向传播，则质点P此时刻的速度方向沿y轴正方向

B． 若该波沿 轴负方向传播，则质点P此时刻的加速度方向沿y轴正方向

C．从该时刻开始再经过四分之一周期，质点P运动的路程距离为A　

D．从该时刻开始再经过半个周期时，质点P的位移为正值
