1. 有一正弦交流电，它瞬时值的表达式为，那么它的有效值为

A．10A　　　 B．14.14A　　　 C．314A　　　 D．50A

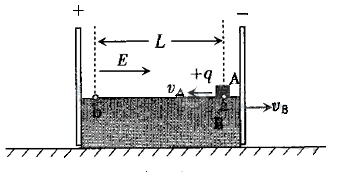

15．如图所示，绝缘长方体B置于水平面上，两端固定一对平行带电极板，极板间形成匀强电场E。长方体B的上表面光滑，下表面与水平面的动摩擦因数=0.05(设最大静摩擦力与滑动摩擦力相同)。B与极板的总质量=1.0kg.带正电的小滑块A质量=0.60kg，其受到的电场力大小F=1.2N.假设A所带的电量不影响极板间的电场分布。t=0时刻，小滑块A从B表面上的a点以相对地面的速度=1.6m/s向左运动，同时，B(连同极板)以相对地面的速度=0.40m/s向右运动。问(g取10m/s²)

(1)A和B刚开始运动时的加速度大小分别为多少？

(2)若A最远能到达b点，a、b的距离L应为多少？从t=0时刻至A运动到b点时，摩擦力对B做的功为多少？

14．单位时间内流过管道横截面的液体体积叫做液体的体积流量(以下简称流量)。由一种利用电磁原理测量非磁性导电液体(如自来水、啤酒等)流量的装置，称为电磁流量计。它主要由将流量转换为电压信号的传感器和显示仪表两部分组成。

传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极和c,a,c间的距离等于测量管内径D，测量管的轴线与a、c的连接放像以及通过电线圈产生的磁场方向三者相互垂直。当导电液体流过测量管时，在电极a、c的间出现感应电动势E，并通过与电极连接的仪表显示出液体流量Q。设磁场均匀恒定，磁感应强度为B。

(1)已知，设液体在测量管内各处流速相同，试求E的大小(去3.0)

(2)一新建供水站安装了电磁流量计，在向外供水时流量本应显示为正值。但实际显示却为负值。经检查，原因是误将测量管接反了，既液体由测量管出水口流入，从如水口流出。因为已加压充满管道。不便再将测量管拆下重装，请你提出使显示仪表的流量指示变为正直的简便方法；

(3)显示仪表相当于传感器的负载电阻，其阻值记为 a、c间导电液体的电阻r随液体电阻率色变化而变化，从而会影响显示仪表的示数。试以E、R。r为参量，给出电极a、c间输出电压U的表达式，并说明怎样可以降低液体电阻率变化对显示仪表示数的影响。

13.(19分)如图，离子源A产生的初速为零、带电量均为e、质量不同的正离子被电压为U₀的加速电场加速后匀速通过准直管，垂直射入匀强偏转电场，偏转后通过极板HM上的小孔S离开电场，经过一段匀速直线运动，垂直于边界MN进入磁感应强度为B的匀强磁场。已知HO＝d，HS＝2d，＝90°。(忽略粒子所受重力)

(1)求偏转电场场强E₀的大小以及HM与MN的夹角φ；

(2)求质量为m的离子在磁场中做圆周运动的半径；

(3)若质量为4m的离子垂直打在NQ的中点S₁处，质量为16m的离子打在S₂处。求S₁和S₂之间的距离以及能打在NQ上的正离子的质量范围。

12.青岛奥运会帆船赛场采用风力发电给蓄电池充电，为路灯提供电能。用光敏电阻作为传感器控制路灯电路的开关，实现自动控制。光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强(如白天)时电阻几乎为0：照射光较弱(如黑天)时电阻接近于无穷大。利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，黑天打开。电磁开关的内部结构如图所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和触点连接。当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于50mA时，3、4接通。励磁线圈中允许通过的最大电流为100mA。

(1)　　　 利用以下器材设计一个自动控制路灯的电路，画出电路原理图。

　光敏电阻,符号　 ，灯泡L，额定功率40W，额定电压36V，符号

保护电阻,符号，，电磁开关，符号 ，蓄电池E，电压36V，内阻很小；开关S，导线若干。

(2)　　　 回答下列问题：

①如果励磁线圈的电阻为200，励磁线圈允许加的最大电压为　　　 V，保护电阻的阻值范围为　　　 　。

②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3、4之间从断开变为接通。为此，电磁开关内部结构应如何改造？请结合本题中电磁开关内部结构图说明。

答：　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　。

③任意举出一个其它的电磁铁应用的例子。

答：　　　　　　　　　　　　　　　　　　　　 　

11．(1)用多用表的欧姆档测量阻值约为几十kW的电阻R_x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上__________________。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔

b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔

c．旋转S使其尖端对准欧姆档´1k

d．旋转S使其尖端对准欧姆档´100

e．旋转S使其尖端对准交流500V档，并拔出两表笔

根据右图所示指针位置，此被测电阻的阻值约为___________W。

(2)(多选题)下述关于用多用表欧姆档测电阻的说法中正确的是(　　　　　　 )

(A)测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量

(B)测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

(C)测量电路中的某个电阻，应该把该电阻与电路断开

(D)测量阻值不同的电阻时都必须重新调零

10.氢原子能级的示意图如图所示，大量氢原子从n＝4的能级向n＝2的能级跃迁时辐射出可见光a，从n＝3的能级向n＝2的能级跃迁时辐射出可见光b，则(　 )

A.氢原子从高能级向低能级跃迁时可能会辐射出射线

B.氢原子从n＝4的能级向n＝3的能级跃迁时会辐射出紫外线

C.在水中传播时，a光较b光的速度小

D.氢原子在n＝2的能级时可吸收任意频率的光而发生电离

9．空间存在匀强电场，有一电荷量、质量的粒子从点以速率射入电场，运动到点时速率为。现有另一电荷量、质量的粒子以速率仍从点射入该电场，运动到点时速率为。若忽略重力的影响，则

A．在、、三点中，点电势最高

B．在、、三点中，点电势最高

C．间的电势差比间的电势差大

D．间的电势差比间的电势差小

8．某小型水电站的电能输送示意图如下。发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n，n₂。降压变压器原副线匝数分别为a₃、n₄(变压器均为理想变压器)。要使额定电压为220V的用电器正常工作，则(　　　 )

　 　A．　　　　　　　　　　　　　　　　　　　　　

B．

　 　C．升压变压器的输出电压等于降压变压器的输入电压

　 　D．升压变压器的输出功率大于降压变压器的输入功率

7. 如图，水平放置的密封气缸内的气体被一竖直隔板分隔为左右两部分，隔板可在气缸内无摩擦滑动，右侧气体内有一电热丝。气缸壁和隔板均绝热。初始时隔板静止，左右两边气体温度相等。现给电热丝提供一微弱电流，通电一段时间后切断电源。当缸内气体再次达到平衡时，与初始状态相比

A．右边气体温度升高，左边气体温度不变

B．左右两边气体温度都升高

C．左边气体压强增大

　 D．右边气体内能的增加量等于电热丝放出的热量
