4. 如图所示的磁场中，有P、Q两点。下列说法正确的是

A. P点的磁感应强度小于Q点的磁感应强度

B. P、Q两点的磁感应强度大小与该点是否有通电导线无关

C．同一小段通电直导线在P、Q两点受到的安培力方向相同，都是P→Q

D. 同一小段通电直导线在P点受到的安培力一定大于在Q点受到的安培力

3. 有一个金属丝圆环，圆面积为S，电阻为r，放在磁场中，让磁感线垂直地穿过圆环所在平面。在△t时间内，磁感应强度的变化为△B，通过金属丝横截面的电量q与下面哪个量的大小无关

A .时间△t 　　B. 圆面积S　　 C. 金属丝圆环电阻　　 D. 磁感应强度变化△B

2. 下列说法正确的是

A. γ射线不是电磁波

B. 利用光的干涉现象可以检测工件表面的平整程度

C. 医学上用X射线透视人体是利用光的衍射现象

D. 红外线遥感技术利用的红外线是可见光

1. 在电磁学发展史上，提出分子电流假说的科学家是

A. 富兰克林　　　　 B. 法拉第　　　　 C. 安培　　　　 D. 奥斯特

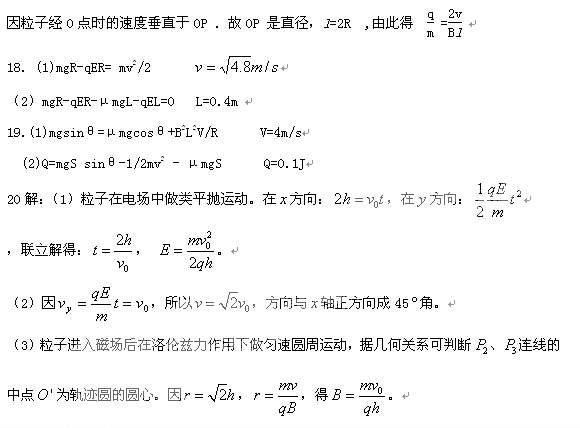

19. (12分)如图10所示，两平行金属导轨之间的距离为L=0.6m，两导轨所在平面与水平面之间的夹角为θ=37°，电阻R的阻值为1Ω(其余部分电阻不计)，一质量为m=0.1kg的导体棒横放在导轨上，整个装置处于匀强磁场中，磁感强度为B=0.5T，方向垂直导轨平面斜向上，已知导体棒与金属导轨间的动摩擦因数为μ=0.3，今由静止释放导体棒，导体棒沿导轨下滑S=3m后，开始做匀速直线运动。已知重力加速度g=10m/s²，求：

(1)导体棒匀速运动的速度；

(2)导体棒下滑S的过程中产生的电能。

18.(10分)如图9所示，质量为0.2kg的物体带电量为4×10^-4C，从半径为0.3m的光滑的1/4圆弧滑轨上端由静止下滑到底端，然后继续沿水平面滑动。物体与水平面间的滑动摩擦系数为0.4，整个装置处于水平向左E＝10³N/C的匀强电场中，求(1)物体运动到圆弧最底端的速度大小；(2)物体在水平面上滑行的最大距离。

17.(8分)图8中MN表示真空中垂直于纸面的平板,它的一侧有匀强磁场,磁场的方向垂直于纸面向里,磁感应强度大小为B,一带电粒子从平板上的狭缝O处以垂直于平板的初速度v射入磁场区域,最后到达平板上的P点,已知B,v以及P到O的距离L,不计重力,求此粒子的电荷q与质量m之比.

16.(8分)现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在光具座上组装成双缝干涉装置,用以测量红光的波长。

(1)本实验的步骤有：

①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；

②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；

③用米尺测量双缝到屏的距离；

④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离。

(2)将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时记下如图6手轮上的示数________mm，。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图7中手轮上的示数________mm，从而求得相邻亮纹的间距为Δx。

(3)已知双缝间距d为2.0×10^-4m，测得双缝到屏的距离L为0.700m，由计算式λ＝________，求得所测红光波长为__________nm。(保留两位有效数字)

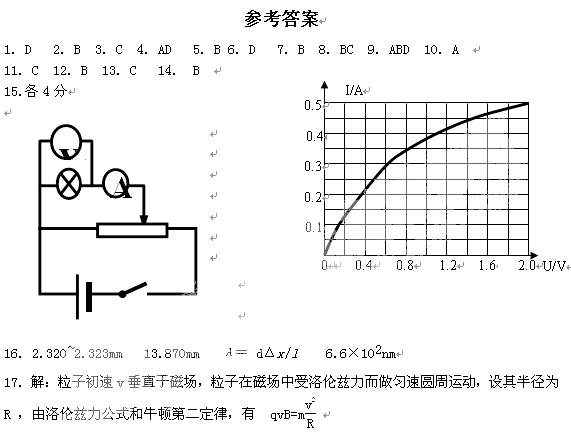

15.(8分)小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象,利用下列实验器材:　 电压表、电流表、滑动变阻器(变化范围0-10Ω)、电源、小灯泡、开关、导线若干来设计实验,并通过实验得到如下数据( I 和 U 分别表示小灯泡上的电流和电压).

(1)请在下面的方框中画出实验电路图．

(2)在右图中画出小灯泡的 I-U 曲线．

14.如图5,闭合线圈上方有一竖直放置的条形磁铁,磁铁的N极朝下,当磁铁向下运动时(但未插入线圈内部)

A.线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互吸引

B.线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互排斥

C.线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互吸引

D.线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互排斥
