26．(8分)如图所示，同一水平面上的两光滑金属导轨相互平行，间距为0.2m，置于坚直向上的匀强磁场中，一根质量为0.5kg的金属棒与两导轨垂直放置．当金属棒中的电流为10A时，金属棒获得2m／s²的加速度，求磁场的磁感应强度B为多少?

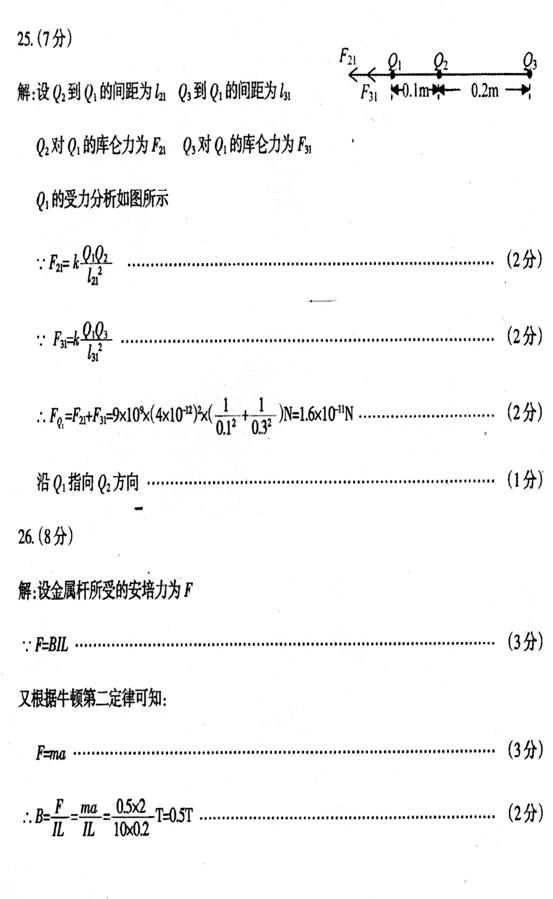

25．(8分)真空中三个完全相同的点电荷固定在一条直线上，距离如图所示，它们的电荷量大小均为，求Q₁所受静电力的大小和方向．

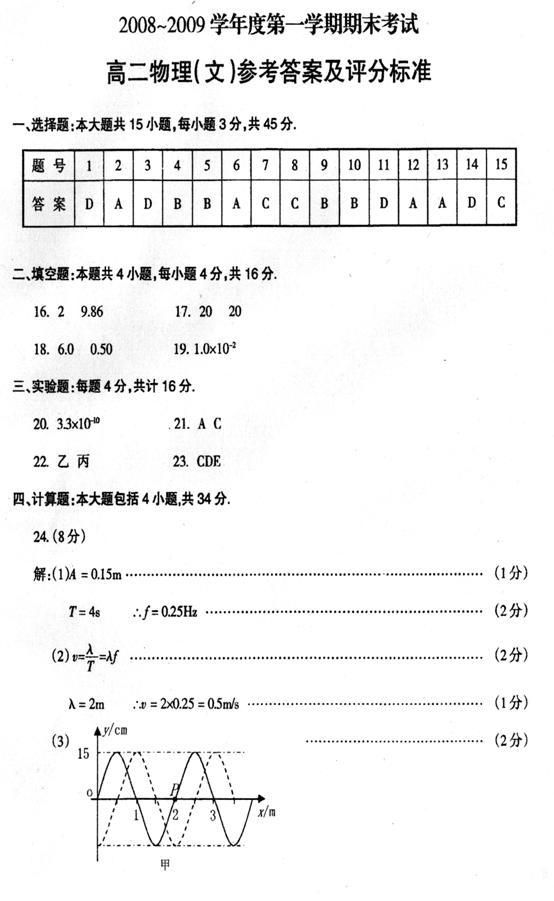

24．(7分)一列沿x轴传播的简谐横波，在t=0时刻的波形如图(甲)所示，图(甲)中质点P的振动图象如图(乙)所示

　　 (1)求这列波的波幅、频率．

　　 (2)求这列波的波速．

(3)在图(甲)中用虚线画出t=ls时的波形(至少画一个波长)．

23．用万用表测电阻时你认为下列选项中正确的有___________

　　 A．被测电阻应接在电路中直接测量。

　　 B．两只表笔绝对不能碰在一起．

　　 C．两只手不能同时接触两根表笔的金属杆或被测电阻两根引脚．

　　 D．为使测量较为准确，测量时应使指针指在刻度线中间位置附近.若选择R×10档进行测量时指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×l档．每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量．

　 E．测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位．

22．用伏安法测量甲、乙、丙三个用不同材料制成的电阻时，

　 得到了它们的I一U关系图线，如图所示．由图线可知，

　 在实验过程中，阻值保持不变的电阻是______________，

　 阻值随着电压的增大而不断增大的电阻是____________．

21．描绘小电珠的伏安特性曲线的实验电路如下图所示，

　　 所用器材为2.5V、0.3A的小电珠，4-6V学生电源，下

　　 列关于电流表、电压表量程选择的说法，正确的分别

　　 是__________；_______________(填选项前的字母)

　　 A．电流表的量程用0.6A

　　 B．电流表的量程用3A

　　 C．电压表的量程用3V

　　 D．电压表的量程用15V

　　 中横线上．

20．将体积是的一滴油滴在湖面上，最终扩展成面积为6m的油膜．由此可以估算出该种油分子直径的大小是_______________m．

19．面积是0.50m²的导线环，处于磁感强度为的匀强磁场中，环面与磁场方向垂直，穿过导线环的磁通量等于____________Wb。

18．用如图所示电路，测定电池组的电动势和内电阻．其中V

　 为电压表(其电阻足够大)，定值电阻在开关未接

　　 通时，V的读数为6.0V；接通开关后，V的读数变为5.6V

　 那么，电池组的电动势等于______V，内电阻等于______．

17．一个物体的内能增加了20J，如果物体跟周围环境不发生热交换，周围环境需要对物体做_________J的功，如果周围环境对物体没有做功，需要传给物体________J的热量．
