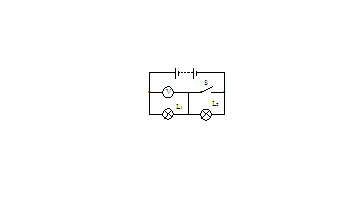

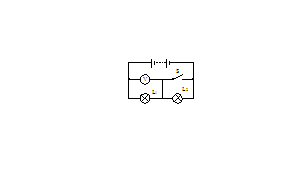

14.如图8所示，电源电压为36V，L₁和L₂为两只相同的

灯泡，关于理想电压表的示数，下述判断中正确的是(　　 )

A. 开关S断开，电压表的示数为36V

B. 开关S闭合，电压表的示数为36V　　

C. 开关S断开，电压表示数为18V

D. 开关S闭合，电压表示数为18V

图9

图7

13.图7是某导体的伏安特性曲线，由图可知(　　 )

A、导体的电阻是25W

B、导体的电阻是0.04W

C、当导体两端的电压是10V时，通过导体的电流是0.4A

D、当通过导体的电流是0.1A时，导体两端的电压是2.5V

图8

12.关于电功和电热．以下说法正确的是(　 )

A．外电路电流做的功一定等于电热　　

B．外电路中电流所做的功一定大于电

C．只有在外电路是纯电阻的情况下，电功才等于电热

D．当外电路有电动机的情况下，不管电动机有无被卡住，电功一定大于电热

11．一粗细均匀的镍铬丝，截面直径为d，电阻为R。把它拉制成直径为d／10的均匀细丝后，它的电阻变为 (　　　 )　　　　

A．R／1000　　　 B．R／100　　　 C．100R　　　 D．10000R

10.一平行板电容器中存在匀强电场，电场沿竖直方向。两个比荷(即粒子的电荷量与质量之比)不同的带正电的粒子a和b，从电容器边缘的P点(如图6)以相同的水平速度射入两平行板之间。测得a和b与电容器的撞击点到入射点之间的水平距离之比为1∶2。若不a、b计重力，则a和b的比荷之比是

A．1：4　　　　　　　　　 B．4∶1

C．1∶2　　　　　　　　　 D．2∶1

9．如图5所示点电荷电场中，将检验电荷从A点分别移到以点电荷为中心的同一圆周上的B、C、D、E各点，则电场力做的功　(　　 )

A．从A到B做功最多．　　　　 B．从A到C做功最多

C．从A到E做功最多．　　　　　 D．做功一样多

图6

P

8．在同一电场中的A、B、C三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象如图4所示，则此三点的场强大小E_A、E_B、E_C的关系是(　　 )

A．E_A＞E_B＞E_C　　　 　B．E_B＞E_A＞E_C 　C．E_C＞ E_A＞E_B　　　　　　 D．E_A＞E_C＞E_B

图5

7．如图3所示，AB是某电场中一条电场线，在电场线上P处自由释放一个负的试探电荷时，它沿直线向B点处运动.对此现象，下列判断正确的是(不计电荷重力)(　　 )

图3

A．电荷向B做匀加速运动

B．电荷向B做加速度越来越小的运动

C．电荷向B做加速度越来越大的运动

D．电荷向B做加速运动，加速度的变化情况不能确定

图4

6．相距为a的A、B两点分别带有等量异种电荷 Q、-Q，在、B连线中点处的电场强度为(　　 )

A．零　　　　　　　　　　　　　　　　　 B．，且指向-Q

C．，且指向-Q　　　　　　　　　　 D．，且指向-Q

5．如图2为匀强电场的等势面，相邻等势面相距2cm，则该匀强电场　　　　　 (　　　 )

A．方向竖直向下，场强E＝100V/m

B．方向水平向左，场强E＝100N/C

C．方向竖直向上，场强E＝100V/m

D．方向水平向右，场强E＝100V/m
