2．在如图A-10-45-8所示电路中，当变阻器R₃的滑动头P向b端移动时　 (　　 )

A．电压表示数变大，电流表示数变小

B．电压表示数变小，电流表示数变大

C．电压表示数变大，电流表示数变大

D．电压表示数变小，电流表示数变小

1．关于闭合电路的性质，以下说法正确的是　　 (　　 )

A．电源短路时，输出电流无限大

B．电源断路时，路端电压无限大

C．外电路电阻越大，输出电流越大

D．外电路电阻越大，路端电压越大

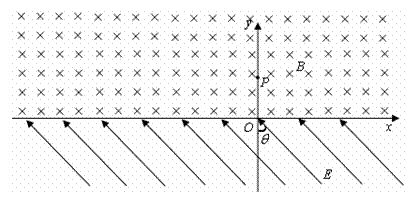

17．如图所示，x轴上方有一匀强磁场，磁感应强度的方向垂直于纸面向里，大小为B，x轴下方有一匀强电场，电场强度的大小为E，方向与y轴的夹角，斜向左上方。现有一质量为m，电量为q的正粒子以速度由y轴上的P点沿y轴正方向射入磁场，该离子在磁场中运动一段时间后从x轴上的c点进入电场区域，该离子经c点时的速度方向与x轴正方向的夹角为．不计粒子的重力，设磁场区域和电场区域足够大，求：

　 (1)c点的坐标

　 (2)粒子从P点出发到第三次穿越x轴时的运动时间

　 (3)粒子第四次穿越x轴时的位置坐标

　　 命题人： 陈华强　

审题人： 刘万平

校对： 丁宏梅

16．如图所示，导体杆的质量为kg，电阻为，放置在与水平面夹角为的倾斜导轨上，导轨间距为m，导轨电阻不计，整个装置处于竖直向下的匀强磁场中，磁感强度BT，图中电源电动势为V，内阻为。(，；取10m/s)

(1)若导轨光滑，开关S闭合后导体杆静止在斜面上，滑动变阻器的阻值应为多少？

　 (2)若导体杆与导轨间动摩擦因数为，且S断开时，导体杆不能静止在斜导轨上，要使开关S闭合后，导体杆能静止在导轨上，求滑动变阻器的阻值范围？(最大静摩擦力等于滑动摩擦力)

14．如图所示为质谱仪的原理图，A为粒子加速器；B为速度选择器，磁场与电场正交，磁感应强度为B₁，其两板间的电压为U₂，距离为d；C为偏转分离器，磁感应强度为B₂。今有一质量为m、电量为q的正离子经加速后，恰好通过速度选择器，进入分离器后做半径为R的匀速圆周运动，求：

(1)粒子进入偏转分离器的速度v；

(2)粒子加速器的电压U₁；

(3)粒子在B₂磁场中做匀速圆周运动的半径R。

　 15．如图所示的电路中，电源的电动势V，内电阻，=4.5Ω,为电阻箱。两带小孔的平行金属板、竖直放置。另两个平行金属板、水平放置，CD板长=45cm板间的距离cm。当电阻箱的阻值调为时。闭合开关K，待电路稳定后，将一带电量为C，质量为kg的粒子从板小孔静止释放进入极板间，(不考虑空气阻力、带电粒子的重力和极板外部的电场)求：

(1)求带电粒子到达小孔时的速度多大？

(2)求带电粒子从极板、离开时速度为多大？

实验题(共22分)

13.(1)下图为正在测量中的多用电表表盘。

① 如果是用直流10V挡测量电压，则读数为_______ V。

　 ② 如果是用×100W挡测量电阻，则电阻的阻值为_______　 W，现在要再测一个阻值大约为200W的电阻，应将选挡开关旋转到　　　 W挡，并将红、黑表笔短接进行欧姆挡调零。

　 (2)在“把电流表改装为电压表”的实验中，测电流表G 的内阻时备有下列器材：

A．待测电流表(量程lmA ，内阻约几十欧)

B．滑动变阻器(阻值范围0 --100 )

C．滑动变阻器(阻值范围0--20k)

D．电阻箱(0--999.9)

E．电阻箱(0--9999)

F．电源(电动势2V ，有内阻)

G．电源(电动势9V ，有内阻)

H．开关．导线

① 若采用如图所示电路测定电流表G的内阻，并要求有较高的精确度，以上器材中，应选用　　　　　　 ,应选用　　　　　　　　 ，电源应选用　　　　　 (用器材前的英文字母表示)。

② 实验进行的步骤有：

A．合上开关S₁ B．合上开关S₂ C．将R₁的阻值调到最大 D．调节R₁的阻值，使电流表指针满偏 E．调节R₂的阻值，使电流表指针偏转到满刻度处

F．记下R₂的阻值并断开S₁

G．按图所示连接好实验电路

以上步骤，合理的顺序是　　　　　　　　　　　 (用步骤前的英文字母表示)。

③ 若在步骤F中读得的阻值是40，则电流表内阻=　　　　 ，若要将该电流表改装成量程是3V 的电压表，则应串联一个阻值是　　　　 的电阻。表的刻度盘上原0. 6mA 处应改写成　　　　　　 V。

④ 若用此改装表去测量一稳恒电压，则测量值和真实值相比______(填“偏大”或“偏小”) 。

计算题(本题共四个小题，依次各题为12分、12分、12分、14分，共50分)。要求写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

15.(14分)

14.(12分)

解：

13.(12分)

解：

12.(10分)

解：
