1、利用电压表和电流表测一节干电池的电动势E和内阻r，电路如实验图10-12所示，图中为粗调滑线变阻器，为微调滑线变阻器，实验得到四组数据如表中所示．

(1)表中数据经处理后，可能确定电动势E=__ _V，内阻r=__ ___Ω。

(2)现有滑线变阻器：A(10Ω，1A)，B(500Ω，0.5A)，C(500Ω，0.1A)．那么在本次实验中，滑线变阻器应选用__ ____，应选用__ _。(填“A”、“B”或“C”)

3、在用伏安法测电池电动势和内电阻的实验中，若线路器材接触良好，某同学按实验图10-11连接好电路合上开关以后，发现电流表示数很大，电压表示数为零，移动滑动变阻器的触头，两电表的示数均无变化，产生这样的故障的原因是　 ；又若在实验中出现两电表的示数正常，但移动变阻器触头时，两电表的示数不变化，产生这样的故障原因是　　 。

2、如图所示的电路中，R₁、R₂为标准电阻，测定电源电动势和内电阻时，如果偶然误差可以忽略不计，则电动势的测量值　　 真实值，内电阻的测量值　　 真实值，测量误差产生的原因是　　 。

1、如图所示为根据实验数据画出的路端电压U随电流I变化的图，由图线可知，该电池的电动势E=　 V，电池的内电阻r= 　　。

9、下面给出的用伏安法测电池的电动势和内阻的数据处理方法中，既能减小偶然误差，又直观简便的方法是：(　　 )

A、测出两组I和U数据，代入方程组，求出E和r

B、测出多组I和U数据，代入方程求出几组E和r，最后求出平均值

C、测出多组I和U数据，画U-I图线，根据图线求出E和r

D、测出多组I和U数据，分别求出I和U的平均值，然后代入公式求出E和r

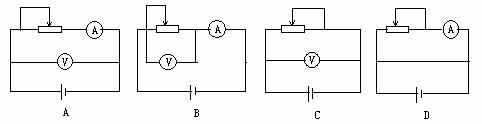

8、在测量电池的电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ。为了减小实验的误差，应当采用的电路是如图所示中的：(　 )

7、如图所示是根据某次实验记录的数据画出的U-I图线，关于此图线，下列的说法中正确的是：(　　 )

A、 纵轴的截距表示电源的电动势，即E＝3.0V

B、 横轴的截距表示电源的短路电流，即I_短＝0.6A

C、 电源的内阻r＝5Ω

D、 电源的内阻r＝1.0Ω

6、如图所示为两个电池的路端电压U随电流I变化的图线，已知图线a∥b，则两个电池的电动势E_a、E_b和内电阻r_a、r_b的关系是(　 )

A、E_a=E_b 、r_a=r_b　　 B、E_a＞E_b 、r_a=r_b　　

　 C、E_a＞E_b 、r_a＞r_b　　 D、E_a=E_b 、r_a＞r_b

5、用电压表、电流表测定a、b两节干电池的电动势E_a、E_b和内电阻r_a、r_b时，画出的图线如图所示，则由此图线可知( )

A、E_a＞E_b 、r_a＞r_b　　 B、E_a＞E_b 、r_a＜r_b　　

C、E_a＜E_b 、r_a＞r_b　　 D、E_a＜E_b 、r_a＜r_b

4、在《测定电源电动势和内阻》的实验中，进行数据处理时的作图，正确做法是(　 )

A、横坐标I的起点一定要是零　　　　　

B、纵坐标U的起点一定要是零

C、使表示实验数据的点尽可能地集中在一边

A、 使表示实验数据的点尽可能地布满整个图纸
