1．德国《世界报》报道，个别西方发达国家正在研制电磁脉冲波武器--电磁炸弹．若某一原始脉冲波功率10千兆瓦，频率5千兆赫兹的电磁炸弹在不到100m的高空爆炸，它将使方圆400-500m²地面范围内电场强度达到每米数千伏，使得电网设备、通信设施和计算机中的硬盘与软件均遭到破坏．电磁炸弹有如此破坏力的主要原因是

A．电磁脉冲引起的电磁感应现象　　 　　　 B．电磁脉冲产生的动能

C．电磁脉冲产生的高温　　　　　 　　　D．电磁脉冲产生的强光

17. 如图所示，在倾角为30⁰的斜面上，放置两条宽L=0.5m的平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量m=0.2kg的金属杆ab，电源电动势E=12V，内阻r=0．3Ω，金属杆与导轨间最大静摩擦力为fm=0.6N，磁场方向垂直轨道所在平面，B=0.8T．金属杆ab的电阻为0.2Ω，导轨电阻不计．欲使杆的轨道上保持静止，滑动变阻器的电阻的取值范围多大?(g取10m／s²)

16．如图所示，带电量为q的粒子(不计重力)，匀速直线通过速度选择器(电场强度为E，磁感应强度为B₁)，又通过宽度为l，磁感应强度为B₂的匀强磁场，粒子离开磁场时速度的方向跟入射方向间的偏角为θ。求(1)粒子在速度选择器中匀速运动的速度v为多少?(2)入射粒子的质量m为多少?

15．如图所示，边长为L，电阻为R，质量为m的正方形闭合线框从离地面H(H＞2L)高处自由下落，下落过程中线框恰能匀速穿过磁感应强度为B的水平匀强磁场，不计空气阻力。求：

(1)　 线框落地时的速度大小．

(2)　 线框穿过磁场过程中产生的热量

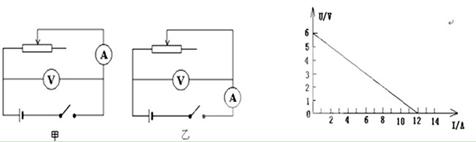

14．应用闭合电路欧姆定律测电源电动势和内电阻的实验：

(1)有图所示的两种电路供选择，为了减小误差，应选用_　 __图。

(2)若根据测量数据做出的路端电压与电流强度的关系图象如图所示。则由图可知：

①该电源的电动势是 　　　V，内电阻是 　　　　W；　　　　　

②当电流I＝2A时，电源的输出功率是　 　　　　W

13．(1)用二十等分的游标卡尺测量小球直径的结果如图所示．

则小球的直径为_______cm。

(2)某一同学用欧姆挡测电阻时，实验步骤如下：

A．将功能选择开关置×100挡；

B．将红黑表笔短接，调节调零旋钮，使指针指向左边零处；

C．接入被测电阻，读数;　　　

　 D．将功能选择开关置OFF档；

上述实验步骤中，错误的操作是　　 　(填字母代号),

若操作无误，指针位置如右图所指，则被测电阻的阻值 　 是　　　　 Ω．

12．穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中(　　 )

A．感应电动势为0.4V　　　　

B．感应电动势每秒减小0.4V

C．感应电流恒为0.2A　　　　

D．感应电流每秒减小0.2A

第Ⅱ卷　 非选择题(共60分)

11．某电场的部分电场线如图所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是(　　 )

A．粒子一定是从B点向A点运动

B．粒子在A点的加速度大于它在B点的加速度

C．粒子在A点的电势能小于它在B点的电势能

D．电场中A点的电势高于B点的电势

10. 从20世纪70年代开始，一些西方国家和军事大国纷纷进行电磁炮的研究和发展。2006年8月，中国军方在内蒙古炮兵靶场对超高速电炮进行了首次实验，实验获得圆满成功。电磁炮是一种新型的炮弹发射装置，根据磁场对电流会产生作用力的原理。如图所示，下列结论中正确的是(　　 )

A．要使炮弹沿导轨向右发射，必须通以自M向N的电流

B．要想提高炮弹的发射速度，可适当增大电流

C．要想提高炮弹的发射速度，可适当增大磁感应强度

D．使电流和磁感应强度的方向同时反向，炮弹的发射方向亦将随之反向

9．如图所示，一根通电直导线垂直放在磁感应强度为1T的匀强磁场中，以导线为中心，半径为R的圆周上有a、b、c、d四个点，已知c点的实际磁感应强度为0，则下列中正确的是(　　 )

A．直导线中电流方向垂直纸面向里

B．a点的磁感应强度为2T，方向向右

C．b点的磁感应强度为T，方向斜向下，与B成45⁰角

D．d点的磁感应强度为0
