1.将秒摆(周期为2s)的周期变为1s，下列措施可行的是(　　 )

A.将摆球的质量减半　　 B.振幅减半　　　 C.摆长减半　　 D.摆长减为原来的1/4

20．(9分)如下左图为某一热敏电阻R_t(电阻值随温度的改变而改变，且对温度很敏感)的I-U特性曲线图。将此热敏电阻接入右图电路中。电源电压恒为9V，理想电流表A的读数为70mA，定值电阻R₁＝250Ω。求：(1)热敏电阻的功率。(答案保留二位小数)(2)电阻R₂的阻值。(答案保留一位小数)

19．(10分)电阻R₁=20，R₂=20，R₃=60，电容器的电容C=4×10^-8F，接成如图所示电路，并与U=8V的恒定电压连接。开始时开关S处于断开状态。试求：

(1)开关S闭合前后电容器所带电量之比

(2)开关S闭合后通过R₃的电量

(3)若开关S闭合前电容器中间有一个带电颗粒处于静止状态，则当开关闭合后颗粒的加速度为多大？(重力加速度为g)

18．(8分)如图所示，把一个长度为L,倾角为的绝缘斜面固定在方向水平向右匀强电场中。有一质量为、带电量为的物体以初速，从底端A滑上斜面恰好能沿斜面匀速运动，已知物体与斜面间的动摩擦因数为μ。求：(1)此匀强电场的电场强度E；(2)电场中，斜面底端A与顶端B之间的电势差U_AB。

17．(10分)在《测定金属丝的电阻率》的实验中，测定阻值约为3-5Ω的金属丝的电阻率，实

验中所用的电压表规格：量程0-3V、内阻3kΩ；电流表规格：量程0-0.6A、内阻0.1Ω。

(1)除了导线、开关、直尺，实验还需要的器材有　　　　　　　　　　　　　　　　

(2)在给定的方框内画出实验电路图；

(3)用螺旋测微器测得金属丝的直径如图所示，可知金属丝的直径d=　　　　　 mm；

(4)除上述第(3)项外，实验中还应测出的物理量是(填名称和相应符号)：

(5)电阻率的计算公式为ρ=　　　　　　　　　　　　　　 (用实验测出的物理量表达)。

16．(3分)下图为示波管的原理图，经电子枪P射出的电子束以速度v₀ 进入水平偏转电极和竖直偏转电极，最终打在荧光屏Q上。若在水平偏转电极上所加电压U_X如图(1)所示，而同时在竖直偏转电极所加电压U_Y如图(2)所示，则在图(1)电压的一个周期内，屏上出现怎样的图形，请描在方框中坐标图上。

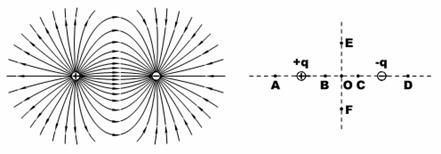

15．用电场线能很直观、很方便地比较电场中各点的强弱。如图，左边是等量异种点电荷形成电场的的电场线，右边是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。则

A．B、C两点场强大小和方向都相同

B。A、D两点场强大小相等，方向相反

C．B、O、C三点比较，O点场强最弱

D．E、O、F三点的电势相等

14．关于电势与电势能的下列四种说法中正确的有

A．在电场中，电势高的地方，电荷在那一点具有的电势能就越大

B．在电场中某一点，若放入的电荷的电荷量越大，它所具有的电势能越大

C．在正的点电荷电场中的任一点，正电荷所具有的电势能一定大于负电荷所具有的电势能

D．在负的点电荷电场中的任一点，正电荷所具有的电势能一定小于负电荷所具有的电势能

13．如图所示为点电荷产生的电场中的一条电场线，若一带负电的粒子从B点运动到A点时，加速度增大而速度减小，则可判定

A．点电荷一定带正电　　　　　　　　　　

B。点电荷一定带负电　

C．点电荷一定在A的左侧　　　　　

D。点电荷一定在B的右侧

12．下列关于电场强度的说法中，正确的是

A．公式适用所有静电场

B．由公式可知，电场中某点场强E与试探电荷在电场中该点所受的电场力成正比

C．在公式中，是点电荷Q₂产生的电场在点电荷Q₁处的场强大小；是点电荷Q₁产生的电场在点电荷Q₂处的场强大小

D．由公式可知，在离点电荷非常靠近的地方(r→0)，电场强度E可达无穷大
