15、如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab = U_bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q(注意两点的图中位置)是这条轨迹上的两点，据此可知 (　　 　)

B．三个等势面中，a的电势最高

　　　 C．带电质点通过P点时的动能比通过Q点时大

　　　 D．带电质点在P点具有的电势能比在Q点具有的电势能大

14、初速为零的正离子经加速电场后进入偏转电场，进入时速度与偏转电场方向垂直。若加速电压为U₁，偏转电压为U₂，要使离子在电场中横向偏移量y变为2y，可采用以下哪些办法: (设各种情况均能射出电场)　　　　　　　　 　(　　 )　 　

A．只使U₁变为原来的一半　　　　　 　B．只使U₂变为原来的两倍

C．只使偏转极板间距减为原来的一半　 　D．只使偏转极板长度变为原来的两倍

13．如图所示的直线是真空中某电场的一条电场线，A、B是这条电场线上的两点，一个带正电的粒子在只受电场力的情况下，

以一定的初速度经过A点向B点运动，经一段时间以后，该带电粒子又返回A点，则下列说法正确的是　　 　(　　 )　 　　　

A．A点的场强一定小于B点的场强　

　B．A点的电势一定低于B点的电势

C．该带电粒子在A点的电势能一定大于它在B点的电势能

D．该带电粒子在A点的电势能与动能之和大于它在B点的电势能与动能之和

12、如图所示，在同一点用两根绝缘细线悬挂带同种电荷的小球A和B，两小球的质量分别为m₁和m₂，带电量分别为q₁和q₂，平衡时两球处于等高的位置，悬线与竖直线的夹角分别为α和β，若α＞β

则可判断　　　　　　 (　　 )　　　　　　　　　　　　

A．q₁＞q₂B．q₁＜q₂

C．m₁＞m₂ D．m₁＜m₂

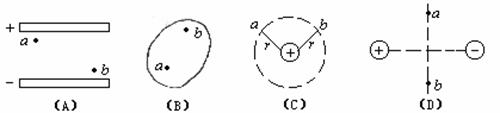

11．结合说明，指出图所示的哪些情况中，a、b两点的电势相同，电场强度也相同： (　　 )

A．平行板电容器带电时，极板间除边缘附近处的任意两点a、b

B．静电场中达到静电平衡时的导体内部任意两点a、b

C．离点电荷等距的任意两点a、b

D．两个等量异号的点电荷，在其连线的中垂线上，与连线中点o等距的两点a、b

10、如图所示，Q₁、Q₂为两个等量同种的正点电荷，在Q₁、Q₂产生的电场中有M、N和O三点，其中M和O在Q₁、Q₂的连线上(O为连线的中点)，N为过O点的垂线上的一点。则下列说法中正确的是(　　 )

　　　 A．在Q₁、Q₂连线的中垂线位置可以画出一条电场线

B．若将一个正点电荷分别放在M、N和O三点，则该点电

　 荷在M点时电势能最大

C．若ON间的电势差为U，ON间的距离为d，则N点的电场强度为

D．若ON间的电势差为U,将一个带电量为q的负点电荷从N点移到O点，

需克服电场力做功qU

9、如图所示的实验装置中，平行板电容器的极板A与一灵敏的静电计相接，极板B接地，若极板B稍向上移动一点，观察的静电计指针变化作出平行板电容器电容变小的结论的依据是　 (　　 )　

A．两极板间的电压不变，极板上的电荷量变小

B．两极板间的电压不变，极板上的电荷量变大

C．极板上的电荷量几乎不变，而极板间的电压变小

D．极板上的电荷量几乎不变，两极板间的电压变大

8、某平行板电容器的电容为C，带电量为Q，相距为d，今在两极间的中点放一个电荷量为q (q<<Q)的点电荷，则它受到的电场力的大小为　　　　　　　　　　　　　　　　

A．　　　　　 B．　　　　　 C．　　　　　 D．

7、如图所示，三个同心圆是同一个点电荷周围的三个等势面，已知这三个圆的半径之比为1：2：3 。A、B、C依次为这三个等势面上的点(图中未标出)，且这三点在同一条电场线上。A、C两点的电势依次为φ_A=10V和φ_C=2V，则B点的电势是( 　　)　　

A.一定等于6V　　 　B.一定低于6V

C.一定高于6V 　　D.无法确定

6．如图所示，电场中有A、B两点，电场强度分别为E_A、E_B，电势分别为φ_A、φ_B，则下列说法正确的是　　 　(　　 )　 　　

　 　A．E_A=E_B　　　　　　 B．E_A＞E_B

C．φ_A＞φ_B，　　　　　 D．φ_B＞φ_A，
