19．(本题10分)如图所示电路中，电源电动势E=12V，内阻r=2Ω，R₁＝4Ω，R₂＝6Ω，R₃＝3Ω。

(1)若在C、D间连一个理想电压表，其读数是多少？

(2)若在C、D间连一个理想电流表，其读数是多少？

18．(本题8分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4V；当电阻箱读数为R₂ = 5Ω时，电压表读数为U₂=5V．求：

⑴ 电源的电动势E和内 阻r．

⑵ 当电阻箱R读数为多少时，电源的输出功率最大?最大值P_m为多少?

17．(本题10分)在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材如下：

A．小灯泡L：3 V、5Ω　　　　　 B．滑动变阻器R：0 -10 Ω，额定电流1.5A

C．电压表V₁：0-3 V，5 kΩ　　　 D．电压表V₂：0 -15 V，10 kΩ

E．电流表A₁：0 - 0.6 A， 0.5 Ω　 F．电流表A₂：0 - 3 A， 0.1 Ω

G．铅蓄电池、开关各一个，导线若干

实验中要求加在小灯泡两端的电压可连续地从零调到额定电压。

⑴ 为了减少误差，实验中应选电压表　　　　 ，电流表　　　　　 ；(填仪器前的字母)

⑵ 在实验中，电流表应采用　　 　　　　法(填“内接”或“外接”)；

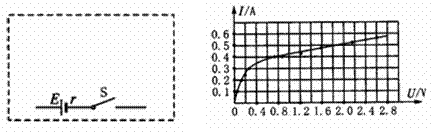

⑶ 请在图虚线框内按要求设计实验电路图(部分线已画好)

⑷ 某同学实验后作出的I －U 图象如图所示，请分析该图象形成的原因是：　　　 ____

__________________________________________________________________________。

16．⑴ 如图所示，有一个表头G，满偏电流为I_g = 1 mA，内阻R_g =100 Ω，用它改装为有5 V和50 V两种量程的电压表，则R₁ =_____________Ω、R₂ = _____________Ω。

⑵ 如图所示，有一个表头G，满偏电流I_g = 500 mA，内阻R_g=200Ω，用它改装为有1 A和10 A两种量程的电流表，则R₁ = ______Ω、R₂ = ______Ω。

15．有三个电阻．现把他们并联起来接入电路,则通过他们的电流之比是_____________．

14.有一段长1m的电阻丝，电阻是10Ω，现把它均匀拉伸到长为5m的电阻丝，则电阻变为__________Ω．

13. 如图所示的电路，将两个相同的电流表分别改装成A₁(0-3A)和A₂(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是 (　　 　)

A．A₁的指针半偏时，A₂的指针还没半偏

B．A₁的指针还没半偏时，A₂的指针已经半偏

C．A₁的读数为1A时，A₂的读数为0.6A

D．A₁的读数为1A时，干路的电流I为1.2A

12．用如图所示的实验电路研究微型电动机的性能。当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。则这台电动机(不计温度对电阻的影响)　　 (　　 )

A．正常运转时的输出功率为32 W

B．正常运转时的输出功率为48 W

C．正常运转时的发热功率为1 W

D．正常运转时的发热功率为47W

11．两个小灯泡的标识分别是L₁“6V、6W”，L₂“6V、9W”，把它们分别接在同一直流电源上，L₁消耗的功率恰好为6W，则L ₂消耗的功率为(电源内阻不可忽略)(　 　)

A．一定小于9W　 　　　　　　　　B．一定等于9W

C．一定大于9W　　 　　　　　　　D．条件不足，不能确定

10. R₁和R₂分别标有“”和“”，将它们串联后接入电路中，如右图所示，则此电路中允许消耗的最大功率为　 (　　　 )

A．1.5W　　　 B．3.0W　　 C．5.0 W　　　 D．6.0W
