19.如图，EF与GH间为一无场区。无场区左侧A、B为相距为d、板长为L的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A为正极板。无场区右侧为一点电荷形成的电场，点电荷的位置O也为圆弧形细圆管CD的圆心，圆弧半径为R，圆心角为120°，O、C在两板间的中心线上，D位于GH上。一个质量为m、电量为q的带正电粒子以初速度v₀沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并作与管壁无相互挤压的匀速圆周运动。(不计粒子的重力、管的粗细)求：

(1)粒子出匀强电场时，速度与水平方向的夹角；

(2)O处点电荷的电性和带电量；

(3)带电粒子穿越匀强电场过程中垂直极板方向的位移大小。

(4)两金属板所加的电压。

嘉兴一中高二物理月考答题卷　　　 2010.10.6

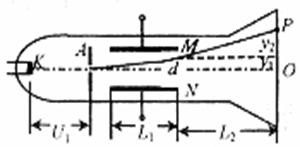

18.右图所示为真空示波管的示意图，电子从灯丝K发出(初速度不计)，经灯丝与A板间的加速电压U₁加速，从A板中心孔沿中心线KO射出，然后进入由两块平行金属板M、N形成的偏转电场中(偏转电场可视为匀强电场)，电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场偏转打在荧光屏上的P点，已知M、N两板间的电压为U₂，两板间的距离为d，板长为L₁，板右端到荧光屏的距离为L₂，电子的质量为m，电荷量为e。求：

(1)电子穿过A板时的速度大小；

(2)电子从偏转电场射出时的侧移量y₁；

(3)荧光屏上P点到中心位置O点的距离。

17. Ox坐标轴上某点放置了一个点电荷Q，坐标轴上A、B两点的坐标分别为2.0m和5.0m。放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带电量的关系图象如图中直线a，b所示，放在A点的试探电荷带正电，放在B点的试探电荷带负电。求：

(1)B点的电场强度的大小和方向。

(2)试判断点电荷Q的电性，并说明理由。

(3)点电荷Q的位置坐标。

16．通过实验，要描绘一个“2.5V，0.2W”小灯泡的伏安特性曲线。实验时，要求小灯泡两端电压从零逐渐增大到额定电压。可供选择的仪器有

A．量程为0-0.6A，内阻为0.2W的电流表　　　

B．量程为0-100mA，内阻为5W的电流表

C．量程为0-3V，内阻为10kW的电压表　　　

D．量程为0-15V，内阻为50kW的电压表

E．最大值为20 W，额定电流为0.1A的滑动变阻器

F．最大值为1 kW，额定电流为0.1A的滑动变阻器

G．学生电源、导线、电键等

(1)电流表应选　　　　 　 ，电压表应选　　 　　　 ，滑动变阻器应选　　　 　　 ．(填代号)，

(2)请你在右边方框内画出实验的电路图。

15.如右图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施:

A．其他条件不变，使电容器两极板缓慢靠近

B．其他条件不变，使电容器两极板缓慢远离

C．其他条件不变，将变阻器的滑片缓慢向左移动

D．其他条件不变，将变阻器的滑片缓慢向右移动

14.如右图，水平面上有一半径为R的圆形区域处在场强为E的匀强电场中，电场方向与圆面平行，一质量为m、带电量为q的带电粒子由圆上某一点，以与圆面平行的初速度v₀进入该圆形区域，当该粒子运动到该圆形区域的圆心处时，可能具有的动能为：

A．　　　　　 　B．　

C．　　　　　　　　　 D．0

13．如右图，一带电液滴在重力场和水平方向匀强电场的作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是:

A．此液滴带负电　　　　　　　　

B．液滴的加速度等于

C．合外力对液滴做的总功等于零　

D．液滴的电势能减少

12．带电粒子只在电场力作用下，从A点运动到B点，轨迹如右图虚线所示，则:

A．该粒子可能带正电　　　　　 　　　　　　　　

B．该粒子电势能不断减少

C．该粒子动能不断增加　　　　 　　　　　　　　

D．该粒子在A点的加速度较小

11．关于电势与电势能的下列四种说法中正确的有：

A．在电场中，电势越高的地方，电荷在那一点具有的电势能就越大

B．在电场中某一点，若放入的电荷的电荷量越大，它所具有的电势能越大

C．在正点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定大于负试探电荷所具有的电势能

D．在负点电荷产生的电场中的任一点，正试探电荷所具有的电势能一定小于负试探电荷所具有的电势能

10．如右图所示，绝缘细线系一带有负电的小球，小球在竖直向下的匀强电场中，做竖直面内的圆周运动，以下说法正确的是:

A．当小球到达最高点a时，线的张力一定最小　　

B．当小球到达最低点b时，小球的速度一定最大　　

C．当小球到达最高点a时，小球的电势能一定最小　

D．小球在运动过程中机械能守恒
