19、电子从静止出发被1000V的电压加速，然后进入另一个电场强度为5000N/C的匀强偏转电场，进入时的速度方向与偏转电场的方向垂直。已知偏转电极长6cm，求电子离开偏转电场时的速度及其与进入偏转电场时的速度方向之间的夹角。

18、有一个电学元件，测得其电流和电压的对应值如下表所示，请做出该电学元件的伏安特性曲线，并指出该元件是线性元件还是非线性元件？为什么？

16如图所示，在正的点电荷Q的电场中有a、b两点，它们到点电荷Q的距离。

(l)一负电荷放在a、b两点，哪点电势能较大？

(2)若a、b两点问的电势差为100V，将二价负离子由a点移到b点是电场力对电荷做功还是电荷克服电场力做功？做功多少？

17、电动势为2V的电源向外供电，已知它在1min时间内移动了120C的电荷量，则：

(1)这个回路中的电流是多大？

(2)电源做了多少功？将什么能转化为什么能？

(3)非静电力做功的功率是多大？

15、用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：

A.待测电阻R_x(大约100Ω)

B.直流毫安表A₁( 量程0-10mA,内阻约100Ω )

C.直流毫安表A₂( 量程0-40mA, 内阻约40Ω )

D.直流电压表V₁( 量程0-3V，内阻约5KΩ)

E.直流电压表V₂(量程0-15V，内阻约15KΩ)

F.直流电源(输出电压4V，内阻不计 )

G.滑动变阻器R(阻值范围0-50，允许最大电流1A)

H.开关一个、导线若干

(1)根据器材的规格和实验的要求，为使实验结果更加准确，直流毫安表应选＿＿＿。

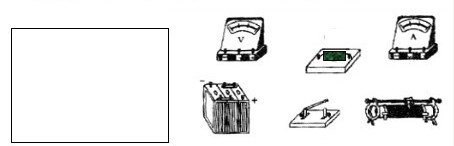

(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大

(3)根据电路图连接实物图

14、一段导体两端电压是4V，在2min内通过导体某一横截面积的电量是15C，那么这段导体的电阻应是_______Ω。

13、有一个电流表G，满偏电流是3mA，满偏电压是30mV，则它的内阻是　　 Ω； 要把它改装成为量程0-3V的电压表，要　　 联一个　　　 　Ω的电阻。

12、如右图所示为两电阻R₁和R₂的伏安特性曲线。关于它们的电阻值及串联或并联后电路中的总电阻正确的是　　 (　　　 )

A、电阻R₁的阻值比电阻R₂的阻值大

B、电阻的R₂阻值比电阻R₁的阻值大

C、两电阻串联后总电阻比并联后总电阻大

D、两电阻并联后总电阻比R₁的阻值大

11、甲、乙两个导体的电阻关系是R_甲=3R_乙，将它们串联接到电源上，则通过甲、乙两导体的电流之比是(　 )

A、1：1　 　B、1：3　 　C、3：1　 　D、无法确定

10、关于电动势的说法，错误的是( 　　)

A、电动势就是电压，它是内外电压之和

B、电动势不是电压，但它数值上等于内外电压之和

C、电动势是表示电源把其他形式的能转化为电能的本领大小的物理量

D、电动势的大小与外电路的结构有关
