33.(9分)如图所示为一种测定风力的仪器的原理图,P为金属球,悬挂在一细长金属丝下面,O是悬挂点,保护电阻为R0,CD是水平放置的光滑电阻丝,与悬挂金属球的细金属丝始终保持良好接触。无风时细金属丝与电阻丝右端点C接触,此时电路中电流为I0;有风时金属丝将相对竖直方向偏转一定角度,这个角度与风力大小有关。已知风力方向水平向左,OC=h,CD=L,金属球质量为m,电阻丝单位长度的阻值为k,电源内阻和金属丝电阻均不计。当电流表的示数为I'时,此时风力大小为F,试推出:(1)风力大小F与偏角 q 的关系式;
(2)风力大小F与电流表示数I'的关系式。(写成F = …… 的形式)
32、(9分)PQ为一根足够长的绝缘细直杆,处于竖直的平面内,与水平夹角为q斜放,空间充满磁感应强度B的匀强磁场,方向如图所示。一个质量为m,带有负电荷的小球套在PQ杆上,小球可沿杆滑动,球与杆之间的摩擦系数为m(m<tanq),小球带电量为q。现将小球由静止开始释放,试求小球在沿杆下滑过程中:
(1)小球最大加速度为多少?此时小球的速度是多少?
(2)下滑过程中,小球可达到的最大速度为多大?
31.(9分) 如图所示,以MN为界的两匀强磁场,磁感应强度,方向垂直纸面向里。现有一质量为m、带电量为q的正粒子,从O点沿图示方向进入
中。
(1)试画出粒子的运动轨迹;
(2)求经过多长时间粒子重新回到O点?
30.要测量一只电压表的内阻RV。提供的器材有:待测电压表V(量程0-3v,内阻约为3KΩ);电阻箱R0(阻值0-9999.9Ω);滑动变阻器R1(阻值0-20Ω,额定电流为1A);滑动变阻器R2(0-1500Ω,额定电流为0.5A);电源E(电动势为6V,内阻为0.5Ω);电键S及导线若干
① 如果采用右面的电路图测定电压表的内阻,并且要得到较高的精确度,那么从以上给出的器材中,滑动变阻器R应选用
② 在以下所给的实验步骤中,排出合理的顺序为:
A.合上电键S
B.使滑动触头P处于最左端,的阻值调至0
C.保持滑动变阻器的触头位置不变,增大电阻箱的阻值,使电压表示数为满偏读数的一半,记下电阻箱此时的阻值
D.调节滑动变阻器,使电压表示数满偏
③ 用测得的物理量表示电压表内阻应为
29.在用电流表和电压表测电池的电动势和内电阻的实验中,所用的电流表和电压表的内阻分别约为0.1 Ω和1 kΩ。右边为实验原理图,下边为所需器材的实物图。
(1)试按原理图在实物图中画线连接成实验电路。
(2)一位同学在实验中记录的6组数据如下左表所示,试根据这些数据在下右图中画出U-I图线。根据图线可读出被测电池的电动势E=_______V,内电阻r=______Ω。
I(A) |
0.15 |
0.23 |
0.35 |
0.36 |
0.54 |
0.61 |
U(V) |
1.39 |
1.35 |
1.27 |
1.20 |
1.13 |
1.08 |

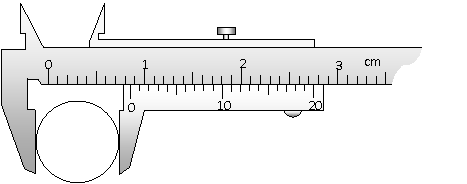

28.一把游标卡尺,主尺的最小分度是1 mm,游标尺上有20个小的等分刻度。如图所示,用它测量某一钢球的直径,钢球的直径是
mm。
27.如图,空间某一区域内存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域;如果这个区域只有电场,则粒子从B点离开场区;如果这个区域只有磁场,则粒子从D点离开场区;设粒子在上述三种情况下,从A到B点、A到C点和A到D点所用的时间分别是t1、t2和t3,比较t1、t2和t3的大小,则有(粒子重力忽略不计)
A、t1=t2=t3 B、t2<t1<t3 C、t1=t2<t3 D、t1=t3>t2
26.如图所示,有一轻蹄形磁体用悬线悬于O点,在磁体的正下方有一水平放置的长直导线,当导线通以由左向右的电流时,蹄形磁体的运动情况将是
A、静止不动 B、向纸外运动
C、N极向纸外转动,S级向纸内转动 D、N极向纸内转动,S级向纸外转动
25.正方形abcd区域内有垂直于纸面向里的匀强磁场,O点是cd边的中点。一个带正电的粒子(重力忽略不计)若从O点沿纸面以垂直于cd边的速度射入正方形内,经过时间t0刚好从c点射出磁场。现设法使该带电粒子从O点沿纸面以与Od成30°的方向,以各种不同的速率射入正方形内,那么下列说法中正确的是
A.该带电粒子有可能刚好从正方形的某个顶点射出磁场
B.若该带电粒子从ab边射出磁场,它在磁场中经历的时间可能是t0
C.若该带电粒子从bc边射出磁场,它在磁场中经历的时间可能是3t0/2
D.若该带电粒子从cd边射出磁场,它在磁场中经历的时间一定是5t0/3
24.在图中虚线所围的区域内。存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场。已知从左方水平射入的电子,穿过这区域时未发生偏转。设重力可忽略不计,则在这区域中的E和B的方向可能是( )
A.E和B都沿水平方向,并与电子运动的方向相同;
B.E和B都沿水平方向,并与电子运动的方向相反;
C.E竖直向上,B垂直纸面向外;
D.E竖直向上,B垂直纸面向里;
