1．关于同一电场的电场线，下列表述正确的是(　 )

A．电场线是客观存在的； 　　

B．电场线越密，电场强度越小；

C．沿着电场线方向，电势越来越低；

D．电荷在沿电场线方向移动时，电势能减小。

16.(10分)

　 www.k@s@5@　　　　　　　　　　　　　　 高#考#资#源#网

丰城中学2010---2011学年度高二物理上学期期中试题

15. ___________

　 www.k@s@5@　　　　　　　　　　　　　　 高#考#资#源#网

14.___________；_________

13、___________；_________ ；　 _________

16 (10分)如图所示，在正的点电荷Q的电场中有a、b两点，它们到点电荷Q的距离。

(l)a、b两点哪点电势高？　 www.k@s@5@ 　　　　　　　　　　　　　　高#考#资#源#网

(2)将一负电荷放在a、b两点，哪点电势能较大？

(3)若a、b两点问的电势差为100V，将二价负离子由a点移到b点是电场力对电荷做功还是电荷克服电场力做功？做功多少？

17(10分)．有一个直流电动机，把它接入0．2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A，若把它接入2V电压的电路中，电动机正常工作，工作电流是1A。求：(1)电动机正常工作时的输出功率。(2)如在正常工作时，转子突然被卡住，此时电动机的发热功率多大？(提示：电动机在电路中转子不转动时为纯电阻用电器)

18(8分)如图，若 R₁=4Ω，R₃=6Ω，电池内阻r=0.6Ω，则电源产生的总功率为40W，而输出功率则 37．6W。求：电源电动势和电阻R₂。

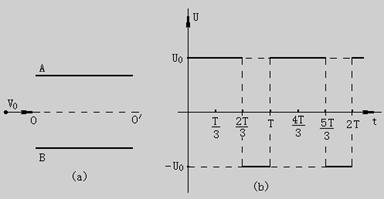

19(6分)图(a)所示，平行金属板A和B间的距离为d，现在A、B两板加上如图(b)所示的方波形电压，电压周期为T，t=0时A板比B板的电势高，电压的正向值大小为U₀，反向值大小也为U₀，现有由质量为m 的带正电且电荷量为q 的粒子组成的粒子束，从A、B两板的中点O以平行于金属板方向的速度V₀不断射入，所有粒子在A、B两板飞行的时间均为T，不计重力的影响。设所有粒子都不会打到A、B两板上，试求：

　 (1)粒子打出电场时的位置离中线的距离范围。

　 (2)粒子射出电场时的速度大小及方向

丰城中学2010---2011学年度高二物理上学期期中试题答卷卡

15.两只相同的电阻串联后接到电压为9V的恒压电路上，用一只0－5-15V的双量程电压表的5V挡测其中一只电阻两端电压时，示数为4.2V，则换用15V挡测这个电阻两端电压时，示数为　　　 4.2V(填“小于”，“ 等于”或“大于”)

14.现要测定一个额定电压4V、额定功率1.6W的小灯泡(右图中用×表示)的伏安特性曲线。要求所测电压范围为0.1V-4V。

现有器材：直流电源E(电动势4.5V，内阻不计)，电压表V(量程4.5V，内阻约为4×10⁴Ω)，电流表A₁(量程250mA，内阻约为2Ω)，电流表A₂(量程500mA，内阻约为1Ω)，滑动变阻器R(最大阻值约为10Ω)，电键S，导线若干。

如果既要满足测量要求，又要测量误差较小，应该选用的电流表是　　　 ，上图中两个电路应该选用的是　　　 。

13．如右图所示，用静电计测量电容器两板间的电势差，不改变两板的带电量，把A板向右移，静电计指针偏角将_______；把A板竖直向下移，静电计指针偏角将______；把AB板间插入一块电介质，静电计指针偏角将__________．

12.绝缘水平面上固定一正点电荷Q，另一质量为m,电荷量为-q的滑块(可看作点电荷)从a点以初速度v₀沿水平面向Q运动，到达b点时速度为零. 已知a、b间距离为s，滑块与水平面间的动摩擦因素为μ，重力加速度为g. 以下判断正确的是　

A.滑块在运动过程中所受Q的库仑力有可能大于滑动摩擦力

B.滑块在运动过程的中间时刻，瞬时速度的大小小于

C.此过程中产生的内能为

D.在Q产生的电场中，b、a两点间的电势差为
