22.　　　　　 ； ______　　　　 ； _____　　 __　

21.　　　　　 ；　 ______　　　　 ；　 ____　　 __　

26.小良为了探究电与磁是否有关系进行了一次实验，他选择了干电池、导线、小灯泡、电流表、开关等器材连好电路，并利用支架把电路中的一根导线竖直放置，并在竖直导线周围放置多个小磁针(指南针)。然后，她合上开关给导线通电，见到小灯泡亮，小磁针发生偏转。

请回答下列问题

(1)．给竖直导线通电，发现小磁针发生偏转，表明电流能够产生_________。

(2)．发现电流磁效应的科学家是丹麦的________________。

(3)．在电路中连接小灯泡主要是为了____________________(选填“知道电路是否接通”或填“避免电路发生短路”)。

高二文科物理答题卷(选修1-1)

25.R₁和R₂串联，则通过R₁和R₂的　　　　　　 相等，R₁两端的电压U₁和R₂两端的电压U₂之比　　　　　　 　,电功率之比　　　　　　 　;并联电路中各支路两端的　　　　　　 相等。

24.一台理想变压器，原线圈与副线圈的匝数分别为1100和180。现将变压器原线圈接在交流电源上，设输入电压为U₁=220，输出电压为U₂=_________V.

23.有一手机电池上标有“类型：3.7V锂电池，充电限制电压:4.2V，容量800mAh”等字样，其中的800mAh读作800毫安时，其意思是如果以10mA的电流对外供电，可供电　　 h，该电池的额定电压是　　　 V。

22.如图所示，把一个面积为1.0×10^-2m²的矩形线框abcd放在磁感应强度

B=1.0T的匀强磁场中，线框abcd所处的平面与磁场方向垂直，穿过线框　

的磁通量为　　　　 Wb；当线框向右平移5cm(整个线框仍在磁场内)，

则穿过线框的磁通量为　　　　 Wb；当线框以ab边为轴转过90°后，穿

过线框的磁通量为　　　　 Wb。

21.把带电量为q＝10^-6C的点电荷放入电场中某点，它所受的电场力为F＝2×10^-6N，则该点的场强大小是

________N／C；如果在该点放入一个电量为2q(2×10^-6C)的点电荷，它所受的电场力大小是________N，

这时该点的场强大小是________N／C。

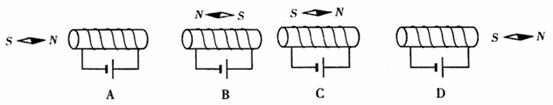

20.如图所示，在通电螺线管的磁场中，放有一个小磁针，当小磁针静止时，在下列各图中N极指向正确的是
