6．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电量q随时间t变化的图象如图所示，此图象的斜率可表示为(　　 )

A．U　　　 　 B．R　　 C．　　 D．

5．关于电源电动势，下列说法中正确的是(　　 )

A．同一电源接入不同的电路电动势会发生改变

B．电源电动势就是接入电源两极间的电压表测量的电压

C．电源电动势表征电源把其它形式的能化为电能本领的物理量，与是否接外电路无关

D．电源电动势与电势差是一回事

4．如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B 的过程中，动能增加，则可以判断A(　 )

　(A)电场线方向由B指向A　 　　　　　　(B)场强大小E_A＞E_B

(C)若Q为负电荷，则Q在B点右侧　　 　(D)Q不可能为正电荷

3．下列公式中，适用于任何电场的有 ①场强E=F/q　 　　 ②场强E=U/d　　 　　　 ③场强E=kQ/r² ④电场力做功W=Uq　　

　(A)①③　　　　 (B)②③　　　　 (C)②④　　 (D)①④

2．某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是(　　 )

1．下列说法中正确的有　　　　　　　　　 (　　 )

A．导体中电荷运动就形成了电流

B．电流强度的国际制单位是安培

C．电流强度有方向，它是一个矢量

D．一切导体，只要其两端电势差为零，则导体电阻就为零

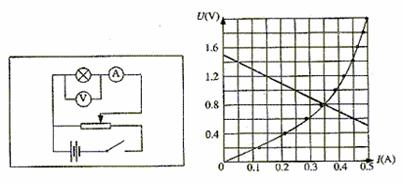

12. (1)见下图(2)见下图

(3)作出U=图线，可得小灯泡工作电流为0．35安，工作电压为0．80伏，因此小灯泡实际功率为0．28．

16、如图所示电路中，电源电动势，内阻，、是两个相同的灯泡，均标有“4V，4W”字样．是滑线变阻器，标有“50Ω，2A”字样．试求：

(1)电键断开时，为使正常发光，变阻器的阻值应调为多大？

(2)电键闭合时，为使、都正常发光，变阻器的阻值应调为多大？

(3)以上两种情况中，电源输出的电功率各多大？

(4)具体分析说明，能否将规格相同的与、并联后，通过调节变阻器使三个灯泡都正常发光？

物　 理(理科)

15、如图所示为两组平行板金属板，一组竖直放置，一组水平放置，今有一质量为m的电子静止在竖直放置的平行金属板的A点，经电压U₀加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板穿出，A、B分别为两块竖直板的中点，求：

　 (1)电子通过B点时的速度大小；

　 (2)右侧平行金属板的长度；

　 (3)电子穿出右侧平行金属板时的动能。

14、如图所示电路中，电源电动势和内阻的相同电池串联组成，定值电阻．为使可变电阻获得4W的电功率，应将的阻值调为多大？
