8．材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形

状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，

如图所示，匀强磁场方向垂直导轨平面向内。外力使导线水平向右做

匀速运动，且每次运动的速率相同，已知三根导线在导轨间的长度关

系是L_ab＜L_cd＜L_ef,则 (　　　 )

A．L_ef 最大，所以ef产生的感应电动势最大

B．L_ef 最大，所以ef中的感应电流最小

C．因三根导线切割磁感线的有效长度相同，故它们产生的感应电流相同

D．忽略导体内能变化，三根导线每秒产生的热量相同

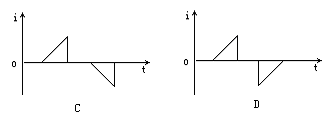

7．如图所示，有一闭合的直角三角形导线ABC。若让它沿BA的方向匀速通过有明显边界的匀强磁场，在整个过程中，线框内的感应电流随时间变化的图象是下图中的 (　　 )

6．如图，一带负电粒子以某速度进入水平方向的匀强电场中，仅在电场力作用下形成图中所示的运动轨迹。M和N是轨迹上的两点，其中M点在轨迹的最右点。下列表述正确的是学(　　 )

A．粒子做匀变速曲线运动　　　　　　　　　

B．粒子受电场力方向向右

C．匀强电场方向向左　　

D．粒子在M点的速率最大，电势能最小

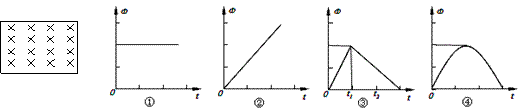

5．如图穿过闭合回路的磁通量Φ随时间t变化的图像分别如下图①~④所示。下列关于回路中产生的感应电动势的论述中正确的是( 　　)

A．图①中回路产生的感应电动势恒定且不为零

B．图②中回路产生的感应电动势一直在变大

C．图③中回路0~t₁时间内产生的感应电动势小于在t₁~t₂时间内产生的感应电动势

D．图④中回路产生的感应电动势先变小再变大

4．如图所示，一电容器的两极通过电阻始终与电源的正负极相连，在电容器两板间的距离增大一倍，下列说法正确的是(　　 )

A．初末状态相比，电容器的电容变大

B．初末状态相比，电容器所带电荷量增大

C．初末状态相比，电容器两极板间的电场强度变大

D．在距离增大的过程中，电阻上有a流向b的微弱电流

3．下列说法正确的是

A．初速度为零的质子只受电场力的作用，一定沿电场线运动

B．电动势E可表示为E =W非/q可知，电源内非静电力做功越多，电动势越大

C．电阻率表征了材料导电能力的强弱,由导体的材料决定,且与温度有关

D．洛伦兹力对带电粒子不做功，因此它不能改变带电粒子的速度

2．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为　 (　　 )

A．　　 B．　　 C． 　　D．

1．用比值法定义物理量是物理学中一种常用的方法。下面四个物理量都是用比值法定义的，其中定义式错误的是(　　　 )

A．电场强度　　　　　　 B．磁感应强度 　

C．电流强度 　　　　　　　　D．电势

19．(13分)如图甲所示，A、B两块金属板水平放置，相距为d=0. 6 cm，两板间加有一周期性变化的电压，当B板接地()时，A板电势，随时间变化的情况如图乙所示．现有一带负电的微粒在t=0时刻从B板中央小孔射入电场，若该带电微粒受到的电场力为重力的两倍，且射入电场时初速度可忽略不计．求：

(1)在0-和-T这两段时间内微粒的加速度大小和方向；

(2)要使该微粒不与A板相碰，所加电压的周期最长为多少(g=10 m/s²)．

孝感高中2010~2011学年度上学期期中考试

18．(10分)如图所示，两块平行金属板A、B带有等量异种电荷，竖直固定在光滑绝缘的小车上，小车的总质量为M，整个装置静止在光滑的水平面上。质量为m、带电量为q的小球以初速度v₀沿垂直金属板的方向从B板底部小孔射入，且恰好不与A板相碰，求A、B金属板间的电势差？
