11．如图所示，在点电荷+Q的电场中有A、B两点，将两正电荷a和b，其中他们的质量4m_a=m_b ，电量2q_a=q _b，分别从A点由静止释放到达B点时，它们的速度大小之比为

_____

10．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。如果在荧光屏上P点出现亮斑，那么示波管中的：　　　　　　　　　　　　　　　 (　　　 )

A．极板x应带正电

B．极板x´应带正电

C．极板y应带正电

D．极板y´应带正电

9．如图所示，已知带电小球A、B的电荷量分别为QA、QB，OA=OB，都用长L的绝缘丝线悬挂在绝缘墙角O点处。静止时A、B相距为d。为使平衡时AB间距离减为d/2，可采用以下哪些方法(　　 　)

A.将小球A、B的质量都增加到原来的2倍；

B.将小球B的质量增加到原来的8倍；

C.将小球A、B的电荷量都减小到原来的一半；

D.将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量

增加到原来的2倍

8．如图所示，粗糙程度均匀的绝缘斜面下方O点处有一正点电荷，带负电的小物体以初速度v₁从M点沿斜面上滑，到达N点时速度为零，然后下滑回到M点，此时速度为v₂(v₂<v₁)．若小物体电荷量保持不变，OM＝ON，则　 (　 )

A．小物体上升的最大高度为

B．从N到M的过程中，小物体的电势能逐渐减小

C．从M到N的过程中，电场力对小物体先做负功后做正功

D．从N到M的过程中，小物体受到的摩擦力和电场力均是先增大后减小

7．如图所示，三条虚线表示某电场的三个等势面，其中φ₁=10V，φ₂=20V，

　 φ₃=30V一个带电粒子只受电场力作用，按图中实线轨迹从A点运动到B

点，由此可知　 (　 　　)

A.粒子带负电　　　　 　　 B.粒子的速度变大

C.粒子的加速度变大　　　 D.粒子的电势能变大

6．如图17-6所示，水平放置的平行金属板与电源相连，板间距离为d，板间有一质量为m．电量为q的微粒恰好处于静止状态，若再将开关断开，再将两板间距离先增大为2d，再减小到d/2，则微粒将　 (　 　)

A.先向上加速运动，后向下加速运动

B.先向下加速运动，后向上加速运动．

C.保持静止．

D.一直向下运动．

5．如图所示，在点电荷Q的电场中，已知a、b两点在同一等势面上，c、d两点在同一等势面上，无穷远处电势为零．甲、乙两个带粒子经过a点时动能相同，甲粒子的运动轨迹为acb，乙粒子的运动轨迹为adb．由此可以判定 　　　　　　　　　　　(　　 　)

A．甲粒子经过c点与乙粒子经过d点时的动能相等

B．甲、乙两粒子带同种电荷

C．甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能

D．两粒子经过b点时具有相同的动能

4．传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F作用于可动膜片电极上时，以下说法中正确的是　　　　　　　 　　　　　　(　 　) 　　　　　　　

A．若F向上压膜片电极，电路中有从a到b的电流

B．若F向上压膜片电极，电路中有从b到a的电流

C．若F向上压膜片电极，电路中不会出现电流

D．若电流表有示数，则说明压力F发生变化

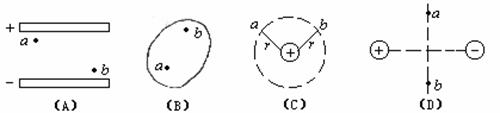

3．指出图所示的哪些情况中，a、b两点的电势相等，a、b两点的电场强度矢量也相(　　 )

A．平行板电容器带电时，极板间除边缘附近处的任意两点a、b

B．静电场中达到静电平衡时的导体内部任意两点a、b

C．离点电荷等距的任意两点a、b

D．两个等量异号的点电荷，在其连线的中垂线上，与连线中点o等距的两点a、b

2．如图所示，中子内有一个电荷量为的上夸克和两个电荷量为的下夸克，3个夸克都分布在半径为 r 的同一圆周上，则3个夸克在其圆心处产生的电场强度为(　　 )

A．　　　　　 B．

C．　　　　　D．
